제품 상세 정보:
|
| 작동 압력: | 15~8(바) | 증거 압력: | 12(바) |
|---|---|---|---|
| 보어 직경: | 32(mm) | 최대 스트로크: | 500(mm) |
| 작동 온도: | -25~+80(℃) | 재료: | 알루미늄과 강철 |
| 강조하다: | 1.5-8bar 공기전압 밸브,12bar 압력 검증 전자기 밸브,-25 ~ +80°C QGA QGB 밸브 |
||
난...특징
1이것은 오랜 생산 역사를 가진 우리 회사의 전통적인 제품입니다. 지속적인 개선을 통해, 그것은 신뢰할 수 있고 내구적입니다.
2이 용기는 Φ32에서 Φ400까지 넓은 구멍 지름 범위를 가지고 있으며 최대 범위 내에서 무작위로 스트로크를 선택할 수 있습니다. 연장 스트로크를 가진 실린더도 협상을 통해 사용자 정의 할 수 있습니다.
3진공 지름 Φ32~Φ100의 실린더의 경우, 앞쪽과 뒷쪽 끝 뚜?? 은 알루미늄 합금으로 만들어집니다.그리고 실린더 배럴은 정밀 알루미늄 튜브로 내부 구멍은 단단한 아노드 산화로 처리됩니다.. Φ125 ∼ Φ400의 구멍 지름의 실린더의 경우 앞쪽과 뒷쪽 끝 뚜?? 은 합철으로 만들어지며 실린더 배럴은 내부 구멍이 단단한 크롬으로 접힌 정밀 무선 철 파이프입니다..
4다양한 유형의 설치 액세서리 및 커넥터가 있으며 다양한 응용 요구 사항을 충족합니다.
II. 그래픽 상징 및 외관
쿠션 없는 실린더
쿠션이 있는 실린더
II난모델
IV. 주요 기술 매개 변수
| 모델 | QGA QGB | QGAI QGBI | ||||||||||
| 구멍 직경 (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 400 | 250 | 320 |
| 최대 스턴트 (mm) | 500 | 800 | 1000 | 2000 | ||||||||
| 작동 압력 (배) | 1.5·8 | |||||||||||
| 수압 (바르) | 12 | |||||||||||
| 작동 온도 범위 (°C) | -25~+80 (냉면 상태에서는) | |||||||||||
| 근로중계 | 기름 연기를 포함하는 정제 된 압축 공기 | |||||||||||

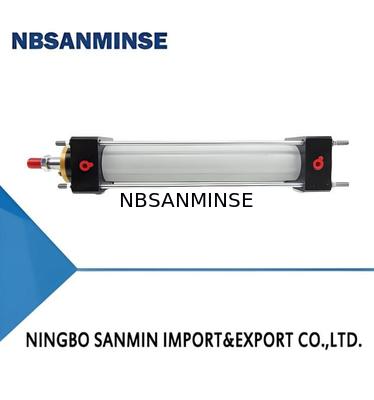

기본형 실린더
QGA, QGAI 시리즈
QGA, QGBIS 시리즈
단일 트리니온형 실린더 (E형)
이중 트리니온형 실린더 (ES형)
단일 트리니온 장착 실린더 (EZ형)
이중 트리니온 장착 실린더 (ESZ형)
후면 플랜지형 실린더 (F형)
앞 플랜지 타입 실린더 (FQ 타입)
중간 힌지 샤프트 타입 실린더 (Z 타입)
발아리형 실린더 (J형)
중간 힌지 샤프트 지원형 실린더 (ZZ형)
튜브로 장착된 커넥터 (L1형)
막대기 연결 장치 (L2형)
포크가 장착된 커넥터 (L3형)
스탠 - 포크 결합 연결 장치 (L4형)
포크-스틱 결합 연결 장치 (L5형)
튜브 커넥터
스탠 커넥터
포크 커넥터
