제품 상세 정보:
|
| 밀봉하다: | 비튼 | 압축 강도: | 1. 2 (MPA) |
|---|---|---|---|
| 유체 매체: | 강산 | 작동 온도: | 맥스. +120 ℃ |
| 작동 압력: | 0. 01 ～ 0.6 (MPa) 파일럿 0 ～ 1.5 M 물 기둥 다이렉트 조치 | ||
| 강조하다: | 최대 +120°C 폴리테트라플루오로 전자기 밸브,0.01·0.6 MPa PTFE 전자기 밸브,1.2 MPa 압축 강도 소레노이드 공기 밸브 |
||
| 제품 모델 | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 | |
| 오리피스 (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| CV 값 | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| 유체 매개체 | 중형 유체 중형 강한 산소, 강한 알칼리 및 유기 용매 (정확한 내용은 제조업체에 문의하십시오) | ||||||
| 작동 온도 | 맥스. +120°C | ||||||
| 작업 압력 | 0. 01∙0.6 (MPa) 조종사 0∙1.5m 물줄기 직접 작용 | ||||||
| 압축 강도 | 1.2 (MPa) | ||||||
| 포고 | VITON | ||||||
| 전압 | AC220V | 15W | 28W | 시작: 350W | |||
| 유지보수: 10W | |||||||
| DC24V | 15W | 28W | 시작: 85W | ||||
| 유지보수: 25W | |||||||
기술 매개 변수 및 외부 차원
| 제품 모델 | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 |
| 연결 | G1/2" | G3/4" | G1" | G1-1/4" | G1-1/2" | G2 |
| D | Φ70 | Φ80 | Φ95 | Φ120 | Φ130 | Φ150 |
| H | 127 | 136 | 145 | 200 | 220 | 249 |
| E | 56.5 | 70.5 | 78 | 110 | 113 | 140 |
| A | 18.5 | 20 | 25 | 31 | 33.5 | 43 |
| M | M5 | M6 | M6 | M8 | M8 | M10 |
| L | 14 | 10 | 12 | 20 | 17 | 20 |
| K | 92 | 92 | 92 | 94 | 94 | 94 |
| F | Φ58 | Φ68 | Φ75 | Φ98 | Φ106 | Φ116 |
| 제품 모델 | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 |

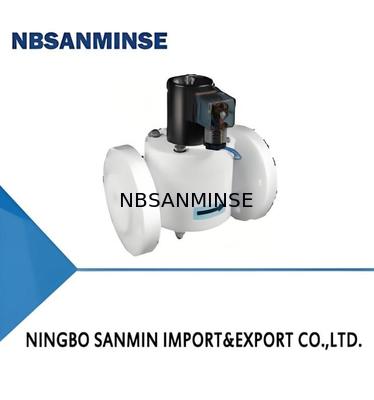

| 연결 | 표준은 국가 표준 플랜지입니다.1.6MPa 사이즈 표준 (다른 플랜지는 사용자 정의 할 수 있습니다) | |||||
| L | 140 | 155 | 167 | 216 | 220 | 254 |
| D | Φ65 | Φ75 | Φ85 | Φ100 | Φ110 | Φ125 |
| d | Φ14 | Φ14 | Φ18 | Φ18 | Φ18 | Φ18 |
UPVC
PVC는 비닐 클로라이드 모노머 (VCM) 의 중합화로 형성된다. PVC가 고체 첨가물과 혼합되면 생성된 제품은 PVC라고 불리며 딱딱한 PVC로도 알려져 있다.강한 기계적 특성을 가지고 있습니다., 착용 저항성, 불 retardant, 좋은 변압 성질, 그리고 우수한 부식 저항성, 일반 부식용 용품에 적합액체.
CPVC
CPVC는 고 분자 물질로 염소 함량이 더 높으며 PVC 분자를 다시 염소화하여 생성됩니다. 평균 염소 함량은 74%에 달합니다.훨씬 더 좋은 온도 저항성을 보여줍니다., 산/알칼리 저항성 및 UPVC에 비해 기계적 강도. 또한 더 높은 발화점, 낮은 연소 배출, 낮은 전기 전도성 및 우수한 마모 저항성을 갖추고 있습니다.이러한 특성으로 인해 산업용 파이프 피팅 및 밸브에 최적의 재료가됩니다..
PTFE ((폴리테트라플루로에틸렌)
폴리테트라플루로에틸렌 (PTFE), 일반적으로 "플라스틱 킹"으로 알려져 있으며, 테트라플루로에틸렌의 폴리메리화로 형성된 폴리머 화합물입니다. 우수한 화학적 안정성을 나타냅니다.부식 저항성, 밀폐 특성, 높은 윤활성성 및 끈질기지 않은 특성, 전기 단열 및 뛰어난 노화 저항성. PTFE는 대부분의 화학 반응기에 거의 영향을받지 않습니다. 예를 들어,농축된 황산 (98%) 에서 끓일 때에도 무게와 성능을 유지합니다., 질산, 염화수산, 심지어 끓는 물에도 거의 모든 용매에 녹지 않습니다.
| PTFE | ||||
| UPVC CPVC ( 테트라플루로히드라진 ) | ||||
| 황산 | <20% | R | R | R |
| 20%∙60% | N | R | R | |
| 98% | R | R | R | |
| 염화수소 산소 | <15% | R | R | R |
| >15% | N | R | R | |
| <15% | R | R | R | |
| 수소산화물 | 10%~30% | N | R | R |
| >30% | N | N | R | |
| 알칼리 (수소, 산소 나트륨 클로라이드 등) | <20% | R | R | R |
| >20% | N | R | R | |
| 액체 온도 | 50세 미만°C | 95세 미만°C | 120 이하°C | |
| 소레노이드 | 밸브전기 밸브 | 비교적 | ||||
| 전자기 밸브 | 빠르게 열고 닫는 0. 1초 동작 |
제어 시스템은 간단합니다. 전원이 켜지면 켜 전원이 끊어지면 꺼 켜져 (정상적으로 닫혀) 전원을 끄고, 전원을 열 (정상적으로 켜) |
외부 차원 고급스럽고 가벼운 |
압력을 견디지 못해 | 불순물에 민감하다 | 높은 성능 비용 비율 |
|
모터로 구동되는 볼 체크 |
느린 열기/닫기 10초에서 30초 |
이 제어 시스템은 더 복잡합니다. 열과 닫는 밸브 모두 전원이 있어야 합니다. |
크기가 크다 헤비급 |
양방향이 될 수 있습니다. 압력류 |
직류 통로, 일반 불순물이 될 수 있습니다 |
더 비싼 |
| 2W | 25 | ZP | -A |
| 사양 코드 | 직관 | 재료 품질 | 디자인 일련 번호 |
| 2W: 두 명의 2라운드 프로 | UBV8 | ||
| Z | K | F | AC220 |
| 직접 작용:Z | 정상적으로 열립니다. :K | 플랜지 :F | 전압 |
| 조종사: 빈 | 정상적으로 닫은: 빈 | 생동감: H |
