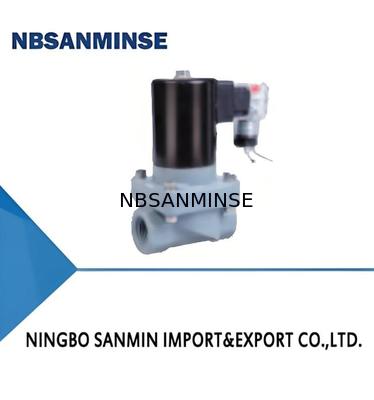

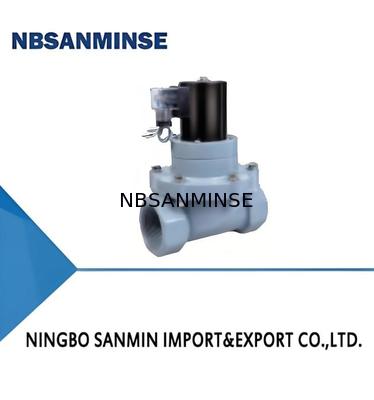

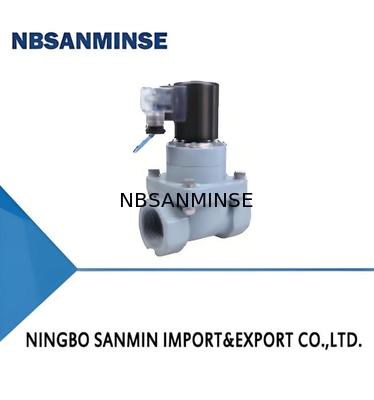

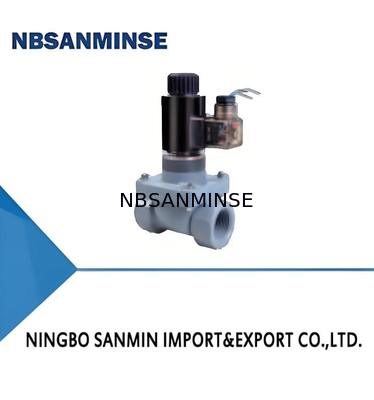

제품 상세 정보:
|
| 압축 강도: | 1. 2 (MPA) | 작동 온도: | 맥스. +50 ℃ |
|---|---|---|---|
| 밀봉하다: | epdm k fkm | 오리피스 (MM): | 15,20,25,32,40,50 |
| 작동 압력: | 0.1-0.6 MPA 파일럿 유형, 0-1.5 m 물 칼럼 직접 조치 유형 | ||
| 강조하다: | 최대 +50℃ 작동 온도 공압 솔레노이드 밸브,15mm 오리피스 솔레노이드 밸브,20mm 오리피스 공기 제어 밸브 |
||
| 제품 모델 | 2W15ZC | 2W20ZC | 2W25ZC | 2W32ZC | 2W40ZC | 2W50ZC | |
| 오리피스 (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| CV 값 | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| 유체 매개체 | 60% 이하의 황산, 염화수소 농도 및 강한 알칼리 (정확한 내용은 제조업체에 문의하십시오) | ||||||
| 작동 온도 | 맥스. +95°C | ||||||
| 작업 압력 | 00.01 ~ 0.6 (MPa)0 ~ 1.5m 물 기둥 직접 작용 | ||||||
| 압축 강도 | 1.2 (MPa) | ||||||
| 포고 | VITON,FKM | ||||||
| 전압 | AC220V | 15W | 25W | 시작: 350W | |||
| 유지보수: 10W | |||||||
| DC24V | 15W | 25W | 시작: 85W | ||||
| 유지보수: 25W | |||||||
1.스라인
| 모델 | 포트 | L | H | W | C | A | K | D |
| 2W15ZC | G1/2 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZC | G3/4 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZC | G1 | 100 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZC | G1-1/4 | 120 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZC | G1-1/2 | 130 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZC | G2 | 172 | 225 | 155 | 155 | 42 | 94 | Φ125 |

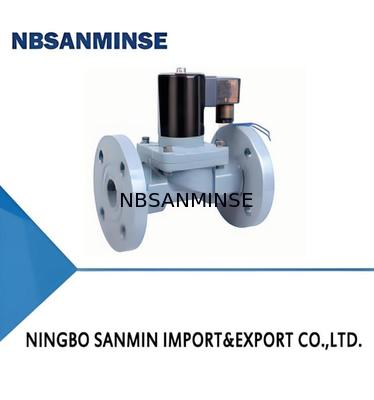

2.플랜지
| 전체 차원 (mm) | ||||||||
| 모델 | 포트 | L | H | W | C | A | K | D |
| 2W15ZC-AF | DN15 플랜지 | 108 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZC-AF | DN20플랜지 | 125 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZC- AF | DN25 플랜지 | 152 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZC-AF | DN32 플랜지 | 183 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZC-AF | DN40 플랜지 | 201 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZC-AF | DN50 플랜지 | 264 | 225 | 155 | 155 | 42 | 94 | Φ125 |
| 2W50-65ZC-AF | DN65 플랜지 | 225 | 155 | 155 | 42 | 94 | Φ145 | |

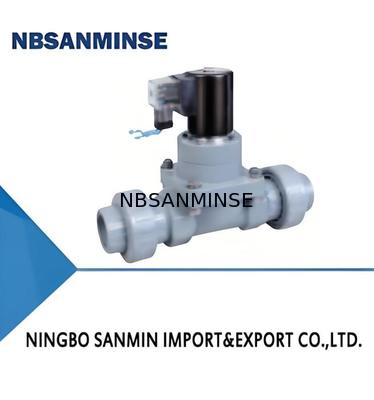

3라이브 연결 (두 배 오일 주문)
| 전체 차원 (mm) | ||||||||
| 모델 | 포트 | L | H | W | C | A | K | S |
| 2W15ZC-AH | DN15 가동 관절 | 169 | 143 | 63.5 | 63.5 | 116 | 92 | 16.5 |
| 2W20ZC-AH | DN20 생동조직 | 198 | 149.5 | 63.5 | 63.5 | 118 | 92 | 19 |
| 2W25ZC- 아 | DN25 가동 관절 | 234 | 158 | 74 | 74 | 121 | 92 | 22.5 |
| 2W32ZC-AH | DN32 생동 관절 | 272 | 184 | 94 | 94 | 141 | 94 | 26.5 |
| 2W40ZC-AH | DN40 생동 관절 | 290 | 196.5 | 94 | 94 | 147.5 | 94 | 31.5 |
| 2W50ZC-AH | DN50 가동 관절 | 360 | 242.5 | 155 | 155 | 183 | 94 | 38 |
| 2W50-65ZC-AH | DN65 가동 관절 | 412 | 258 | 155 | 155 | 183 | 94 | 44 |
UPVC
PVC는 비닐 클로라이드 모노머 (VCM) 의 중합화로 형성된다. PVC가 고체 첨가물과 혼합되면 생성된 제품은 PVC라고 불리며 딱딱한 PVC로도 알려져 있다.강한 기계적 특성을 가지고 있습니다., 착용 저항성, 불 retardant, 좋은 변압 성질, 그리고 우수한 부식 저항성, 일반 부식용 용품에 적합액체.
CPVC
CPVC는 고 분자 물질로 염소 함량이 더 높으며 PVC 분자를 다시 염소화하여 생성됩니다. 평균 염소 함량은 74%에 달합니다.훨씬 더 좋은 온도 저항성을 보여줍니다., 산/알칼리 저항성 및 UPVC에 비해 기계적 강도. 또한 더 높은 발화점, 낮은 연소 배출, 낮은 전기 전도성 및 우수한 마모 저항성을 갖추고 있습니다.이러한 특성으로 인해 산업용 파이프 피팅 및 밸브에 최적의 재료가됩니다..
PTFE ((폴리테트라플루로에틸렌)
폴리테트라플루로에틸렌 (PTFE), 일반적으로 "플라스틱 킹"으로 알려져 있으며, 테트라플루로에틸렌의 폴리메리화로 형성된 폴리머 화합물입니다. 우수한 화학적 안정성을 나타냅니다.부식 저항성, 밀폐 특성, 높은 윤활성성 및 끈질기지 않은 특성, 전기 단열 및 뛰어난 노화 저항성. PTFE는 대부분의 화학 반응기에 거의 영향을받지 않습니다. 예를 들어,농축된 황산 (98%) 에서 끓일 때에도 무게와 성능을 유지합니다., 질산, 염화수산, 심지어 끓는 물에도 거의 모든 용매에 녹지 않습니다.
| PTFE | ||||
| UPVC CPVC ( 테트라플루로히드라진 ) | ||||
| 황산 | <20% | R | R | R |
| 20%∙60% | N | R | R | |
| 98% | R | R | R | |
| 염화수소 산소 | <15% | R | R | R |
| >15% | N | R | R | |
| <15% | R | R | R | |
| 수소산화물 | 10%~30% | N | R | R |
| >30% | N | N | R | |
| 알칼리 (수소, 산소 나트륨 클로라이드 등) | <20% | R | R | R |
| >20% | N | R | R | |
| 액체 온도 | 50세 미만°C | 95세 미만°C | 120 이하°C | |
| 소레노이드 | 밸브전기 밸브 | 비교적 | ||||
| 전자기 밸브 | 빠르게 열고 닫는 0. 1초 동작 |
제어 시스템은 간단합니다. 전원이 켜지면 켜 전원이 끊어지면 꺼 켜져 (정상적으로 닫혀) 전원을 끄고, 전원을 열 (정상적으로 켜) |
외부 차원 고급스럽고 가벼운 |
압력을 견디지 못해 | 불순물에 민감하다 | 높은 성능 비용 비율 |
|
모터로 구동되는 볼 체크 |
느린 열기/닫기 10초에서 30초 |
이 제어 시스템은 더 복잡합니다. 열과 닫는 밸브 모두 전원이 있어야 합니다. |
크기가 크다 헤비급 |
양방향이 될 수 있습니다. 압력류 |
직류 통로, 일반 불순물이 될 수 있습니다 |
더 비싼 |
| 2W | 25 | ZP | -A |
| 사양 코드 | 직관 | 재료 품질 | 디자인 일련 번호 |
| 2W: 두 명의 2라운드 프로 | UBV8 | ||
| Z | K | F | AC220 |
| 직접 작용:Z | 정상적으로 열립니다. :K | 플랜지 :F | 전압 |
| 조종사: 빈 | 정상적으로 닫은: 빈 | 생동감: H |
