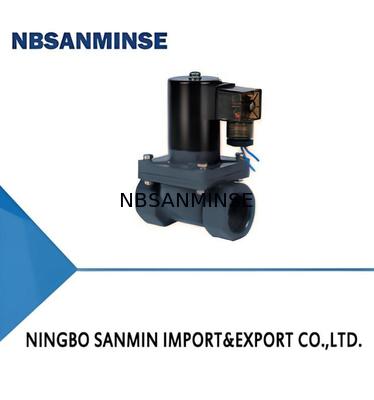

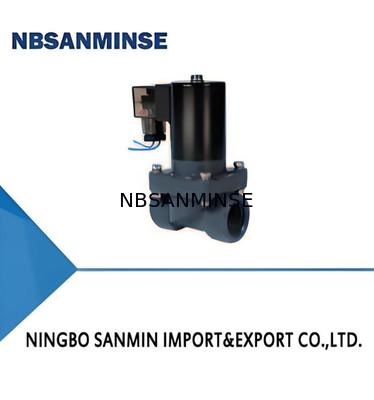

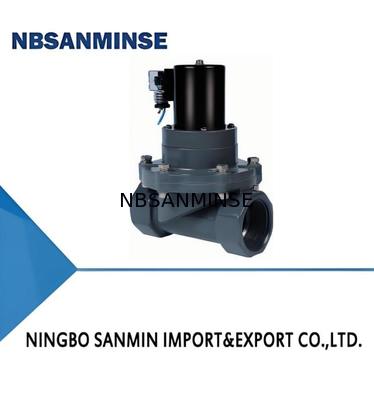

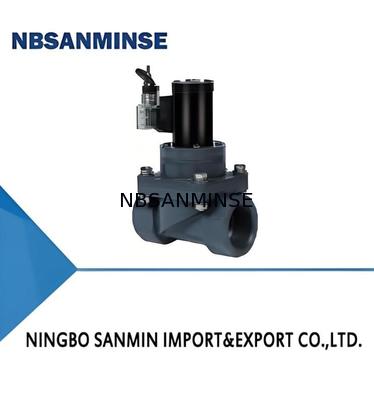

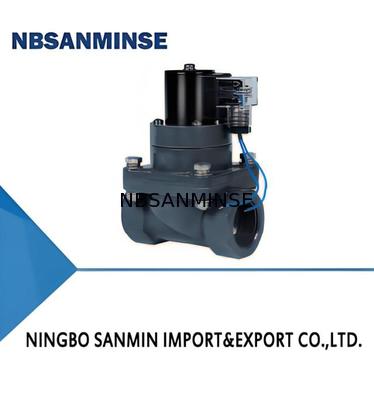

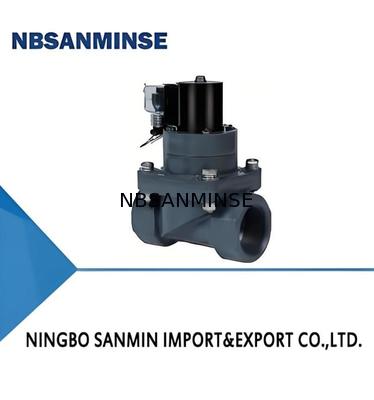

제품 상세 정보:
|
| 밀봉하다: | epdm k fkm | 근무온도: | 맥스. +50 ℃ |
|---|---|---|---|
| 압축 강도: | 1. 2 (MPA) | 구멍: | 15,20,25,32,40,50 (mm) |
| 작동 압력: | 0.1-0.6 MPA 파일럿 유형, 0-1.5 m 물 칼럼 직접 조치 유형 | ||
| 강조하다: | 15-50mm 오리피스 솔레노이드 밸브,0.1-0.6 MPa 파일럿형 공기전압 밸브,0-1.5m 물 기둥 직행 전자기 밸브 |
||
| 제품 모델 | 2W15ZP | 2W20ZP | 2W25ZP | 2W32ZP | 2W40ZP | 2W50ZP | |
| 오리피스(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| 이력서 가치 | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| 유체 매체 | 약산성 약알칼리성(기체, 액체) (자세한 내용은 제조사에 문의하세요) | ||||||
| 작동 온도 | 최대. +50℃ | ||||||
| 작동 압력 | 0. 0.1-0.6MPa 파일럿형, 0-1.5m 수주 직동형 | ||||||
| 압축강도 | 1. 2(MPa) | ||||||
| 밀봉하다 | EPDM, FKM | ||||||
| 전압 | AC220V | 15W | 시작: 200W | 시작: 350W | |||
| 유지보수: 5W | 유지 관리: 10W | ||||||
| DC24V | 15W | 시작: 85W | 시작: 85W | ||||
| 유지보수: 25W | 유지보수: 25W | ||||||
1.실
| 전체 치수(mm) | ||||||||
| 모델 | 포트 | 엘 | 시간 | 여 | 기음 | 에이 | 케이 | 디 |
| 2W15ZP | G1/2 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZP | G3/4 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZP | G1 | 100 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZP | G1-1/4 | 120 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZP | G1-1/2 | 130 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZP | G2 | 172 | 225 | 155 | 155 | 42 | 94 | Φ125 |
2.플랜지
| 전체 치수(mm) | ||||||||
| 모델 | 포트 | 엘 | 시간 | 여 | 기음 | 에이 | 케이 | 디 |
| 2W15ZP-AF | 플랜지 | 108 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZP-AF | 플랜지 | 125 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZP-AF | 플랜지 | 152 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZP-AF | 플랜지 | 183 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZP-AF | 플랜지 | 201 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZP-AF | 플랜지 | 264 | 225 | 155 | 155 | 42 | 94 | Φ125 |
| 2W50-65ZP-AF | 플랜지 | 225 | 155 | 155 | 42 | 94 | Φ145 | |
3. 실시간 연결(이중 오일 주문)
| 전체 치수(mm) | ||||||||
| 모델 | 포트 | 엘 | 시간 | 여 | 기음 | 에이 | 케이 | 에스 |
| 2W15ZP-AH | DN15 라이브 조인트 | 169 | 143 | 63.5 | 63.5 | 116 | 92 | 16.5 |
| 2W20ZP-AH | DN20 라이브 조인트 | 198 | 149.5 | 63.5 | 63.5 | 118 | 92 | 19 |
| 2W25ZP-아 | DN25 라이브 조인트 | 234 | 158 | 74 | 74 | 121 | 92 | 22.5 |
| 2W32ZP-AH | DN32 라이브 조인트 | 272 | 184 | 94 | 94 | 141 | 94 | 26.5 |
| 2W40ZP-AH | DN40 라이브 조인트 | 290 | 196.5 | 94 | 94 | 147.5 | 94 | 31.5 |
| 2W50ZP-AH | DN50 라이브 조인트 | 360 | 242.5 | 155 | 155 | 183 | 94 | 38 |
| 2W50-65ZP-AH | DN65 라이브 조인트 | 412 | 258 | 155 | 155 | 183 | 94 | 44 |
UPVC
PVC는 염화비닐모노머(VCM)의 중합으로 형성됩니다. PVC가 고체 첨가제와 혼합되면 생성된 제품을 PVC라고 하며 경질 PVC라고도 합니다. 기계적 성질이 강하고 내마모성, 난연성, 유전성, 내식성이 우수하여 일반 부식에 적합합니다.체액.
CPVC
CPVC는 PVC 분자를 다시 염소화하여 생산되는 염소 함량이 높은 고분자 소재입니다. 평균 염소 함량은 74%에 이릅니다. 증가된 염소 함량으로 인해 UPVC에 비해 내열성, 내산/알칼리성 및 기계적 강도가 훨씬 우수합니다. 또한 발화점이 높고 연기 방출이 적으며 전기 전도성이 낮고 내마모성이 뛰어납니다. 이러한 특성으로 인해 산업용 파이프 피팅 및 밸브에 최적의 소재입니다.
PTFE(폴리테트라플루오로에틸렌)
일반적으로 "플라스틱 킹"으로 알려진 폴리테트라플루오로에틸렌(PTFE)은 테트라플루오로에틸렌의 중합을 통해 형성된 고분자 화합물입니다. 우수한 화학적 안정성, 내식성, 밀봉성, 높은 윤활성 및 논스틱 특성, 전기 절연성, 뛰어난 내노화성을 나타냅니다. PTFE는 대부분의 화학 시약에 사실상 영향을 받지 않습니다. 예를 들어 진한 황산(98%), 질산, 염산, 심지어 끓는 물에 끓여도 무게와 성능을 유지하며 거의 모든 용매에는 녹지 않습니다.
| PTFE | ||||
| UPVC CPVC ( 테트라플루오로히드라진 ) | ||||
| 황산 | <20% | 아르 자형 | 아르 자형 | 아르 자형 |
| 20%～60% | N | 아르 자형 | 아르 자형 | |
| 98% | 아르 자형 | 아르 자형 | 아르 자형 | |
| 염산의 산 | <15% | 아르 자형 | 아르 자형 | 아르 자형 |
| >15% | N | 아르 자형 | 아르 자형 | |
| <15% | 아르 자형 | 아르 자형 | 아르 자형 | |
| 질산수소 | 10%~30% | N | 아르 자형 | 아르 자형 |
| >30% | N | N | 아르 자형 | |
| 알칼리(수소, 산소, 염화나트륨 등) | <20% | 아르 자형 | 아르 자형 | 아르 자형 |
| >20% | N | 아르 자형 | 아르 자형 | |
| 유체 온도 | 50세 미만℃ | 95세 미만℃ | 120세 미만℃ | |
| 솔레노이드 | 판막대 전기 밸브 | 비교적 | ||||
| 전자기 밸브 | 빠른 개폐 0. 1초 동작 |
제어 시스템은 간단하다 전원이 열리면 켜지고, 전원이 차단되면 꺼집니다. 꺼짐(평상시 닫힘) 전원을 끄고 전원을 엽니다(보통 켜짐). |
외부 치수 정교함, 경량 |
배압을 견딜 수 없습니다 | 불순물에 민감함 | 고성능 비용 비율 |
|
모터 구동 볼 체크 |
느린 열기/닫기 10초~30초 |
제어 시스템이 더 복잡해졌습니다. 밸브 열림과 닫힘 모두 전원이 켜져 있어야 합니다. |
크기가 크다 헤비급 선수 |
양방향일 수 있어요 압력을 견디는 |
일반 직선 흐름 채널 불순물은 다음과 같습니다. |
더 비싸다 |
| 2W | 25 | ZP | -에이 |
| 사양코드 | latus 직장 | 재료의 품질 | 디자인 일련번호 |
| 2W:2라운드 프로 2명 | uBV8 | ||
| 지 | 케이 | 에프 | AC220 |
| 직접 작용:Z | 평상시 열려 있음 :케이 | 플랜지 :에프 | 전압 |
| 파일럿: 공백 | 평상시 닫힘 : 공백 | 라이브 조인트: H |
