제품 상세 정보:
|
| 구멍: | DN 10 ... DN 50 | 작동 전압: | 24 V/DC, 24 V/UC, 24 V/50… 60 Hz, 230 V/UC, 230 V/50… 60 Hz |
|---|---|---|---|
| 주변 온도: | 맥스. +55 ° C | 메디아: | 가스, 물, 공기, 기름, 증기 |
| 표준 또는 비표준: | 기준 | 작동 압력: | 0.15-0.8mpa, 0-7kgf/cm3,0.15 ~ 0.8 MPa |
| 전압: | DC12V DC24V AC24V AC110V AC220V AC380V, AC, ± 10%, DC | ||
| 강조하다: | 2/2-방향 구리 소레노이드 밸브,DN 10... DN 50 다이어프램 밸브,24 V/DC 솔레노이드 밸브 |
||
| 결합 가능 | 유형 설명 | |
 |
유형 2518 기술 데이터 |

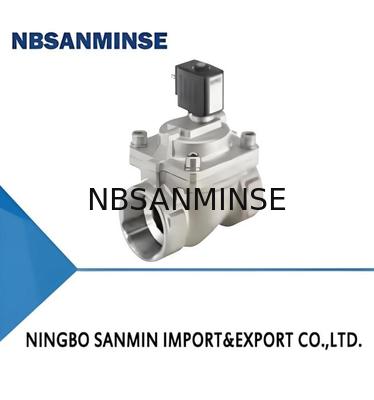

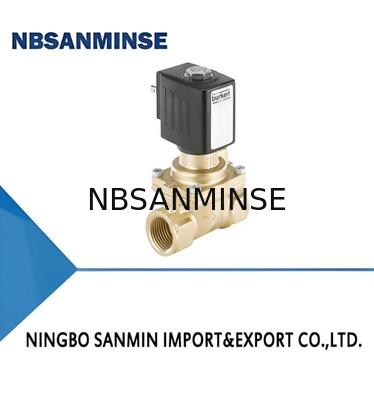

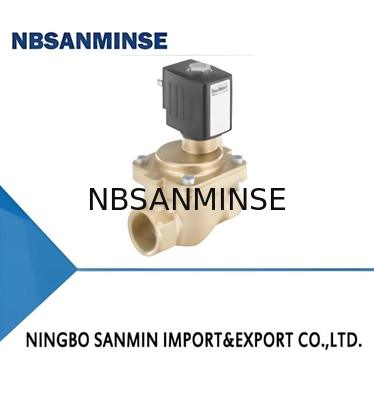

6281 밸브는 S.EV 시리즈의 서보 보조 솔레노이드 밸브입니다. 최소
차압은 항상 밸브의 기능에 필요합니다. 다양한 다이아
프램 재료 조합 및 작동 방법은 응용 분야에 따라 사용할 수 있습니다. 표준 황동 하우징은 모든 유럽 식수 요구 사항을 충족합니다. 탈아연화 방지 황동은 다른 시장에서 사용할 수 있습니다.
하우징 제공은 스테인리스 스틸 버전으로 마무리됩니다. 작동 시 전력 소비를 줄이기 위해 "Kick and Drop"(KD) 전자 어셈블리
(이중 코일 기술)가 있는 코일을 사용할 수 있습니다. 밸브는 수동으로 장착할 수 있습니다.
유지 보수 및 시운전을 용이하게 하기 위한 재정의. NEMA 4X는
요청 시 사용할 수 있습니다.
유형 2509
케이블 플러그,
DIN EN 175301-803에 따른 A형
|
|
1. 일반 기술 데이터 |
|
| 제품 속성 중성 유체(예: 압축 공기, 물) | |
| 자세한 내용은 7페이지의 "5. 치수" 장을 참조하십시오. 재료 | |
| 씰 | NBREPDM,FKM |
| 본체 | |
| DIN EN 50930-6에 따른 황동, 스테인리스 스틸 | (요청 시 탈아연화 방지) |
| 내부 밸브 부품 | 스테인리스 스틸, 황동, 플라스틱(PPS) 오리피스 |
| DN 10...DN 50 | 회로 기능 |
| 자세한 내용은 4페이지의 "2. 회로 기능" 장을 참조하십시오. | 의 열 절연 등급 |
| 솔레노이드 코일 | 폴리아미드 코일 클래스 B 에폭시 코일 클래스 H |
| 성능 데이터 |
듀티 사이클 100% 연속 작동 |
| 스위칭 중성 유체(예: 압축 공기, 물) | |
| ⁴ | 열림: 0.1.….1.5 s |
| 닫힘: 0.2...4s 전기데이터 | 작동 전압 24V/DC,24VUC,24V/50...60 Hz,230 VUC,230V/50...60Hz |
| 전력 소비 중성 유체(예: 압축 공기, 물) | |
| 전압 허용 오차 | ±10% |
| 매체 | 데이터 |
| 작동 | 매체 |
| EPDM 중성 유체(예: 압축 공기, 물) | |
| EPDM 오일 및 지방이 없는 유체, 온수, 아세톤, 수성 알칼리 용액 | |
| FKM | 뜨거운 공기, 과용액 |
| 프로세스/포트 | 온도 |
| &통신 | -10.…+80℃ |
| EPDM -30*...90℃(에폭시 코일 사용 시 +100℃) | |
| FKM | 0℃…90℃(에폭시 코일 사용 시 +120℃) |
| 프로세스/포트 | 연결 |
| &통신 | 전기적 연결 |
| ·케이블 플러그 유형 2518 | |
| ▶ | , DIN EN 175301-803에 따른 fomA 자세한 내용은 20페이지의 "“케이블 플러그 유형 2509, DIN EN에 따른 A형" 장을 참조하십시오. 175301-803" 장을 참조하십시오. 적합성유형 적합성지침 |
| , DIN EN 175301-803에 따른 fomA 자세한 내용은 20페이지의 "“케이블 플러그 유형 2509, DIN EN에 따른 A형" 장을 참조하십시오. 175301-803" 장을 참조하십시오. | |
| 적합성그리고 적합성지침 |
|
| 주위 온도 보호 등급 | |
| 케이블 플러그, 케이블 연결 및 단자함 포함 IP65방폭자세한 내용은 4페이지의 "3.4. 방폭" 장을 참조하십시오. | |
| 북미(미국/캐나다) | 자세한 내용은 5페이지의 "3.5. 북미(미국/캐나다)" 장을 참조하십시오. |
| 식수 | 자세한 내용은 5페이지의 "3.6. 식수" 장을 참조하십시오. |
| 환경 | 그리고 |
| 설치 | 설치 |
| 필요에 따라, 바람직하게는 액추에이터를 위로 향하게 주위 온도 최대 +55℃ | |
| 1.) +20 °C, 6 bar에서 밸브 출구에서 측정, 열림: 압력 상승 0…90%, 닫힘: 압력 감소 100…10% | |
|
|
|
