제품 상세 정보:
|
| 압력: | 4.5~6.0바 | 최대. 진공 수준: | 85KPA |
|---|---|---|---|
| 최대. 진공 흐름: | 35~37NL/분 | 공기 소비량: | 12~20NL/분 |
| 소음 수준dB(A): | 50~65 | 보증: | 1년 |

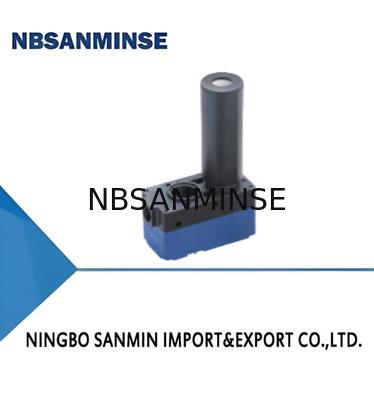

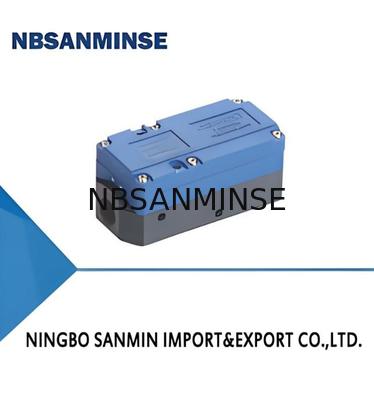

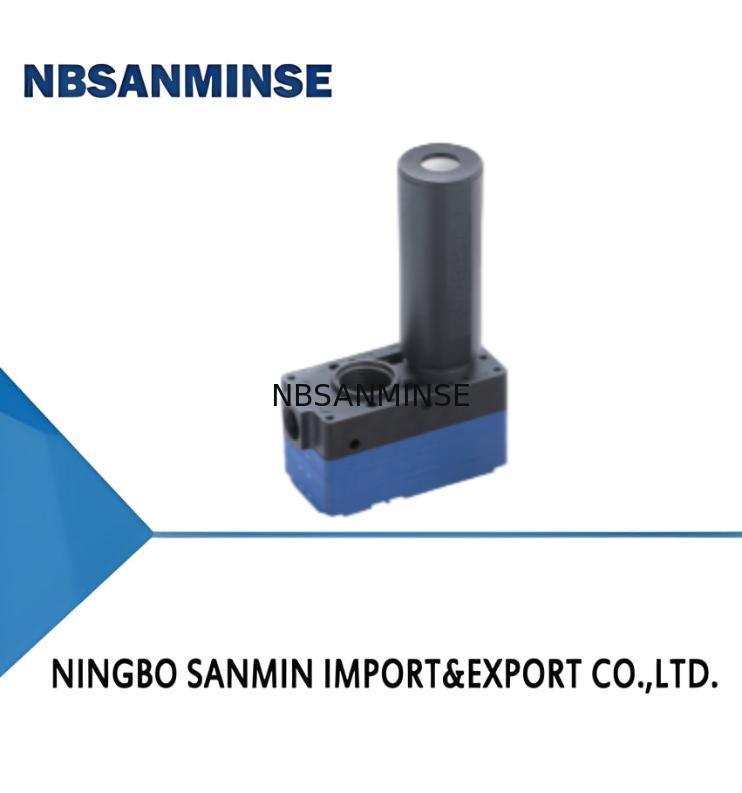

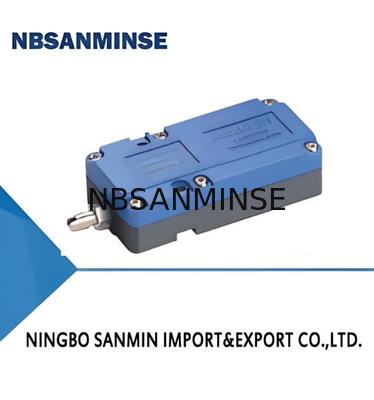

| 강조하다: | ABM/ABX 시리즈 미니 진공 발전기,가맹점과 함께 Pneumatic 소레노이드 밸브,산업용 미니 진공 발전기 |
||
| ABM 10 -B-F | ||||||||||||
| ① ② ③ ④ | ||||||||||||
| 1시리즈 | 사양 | 항구 연결 | 4밀폐 | |||||||||
| ABM-Universaltype ((-85kPa) | 5 | A NA | NBR, NBR | |||||||||
| ABX-고위 진공 레벨 타입 (~-92kPa) | 10 | B NB | F-플루오린 고무 | |||||||||
| 20 | C NC | E-EPDM | ||||||||||
| 30 | (표1 참조) | |||||||||||
| 항구 연결 | 공기 공급 항구 | 진공 항구 | 배기가스 항구 | 적용 가능 진공 발전기 | ||||||||
| A | M5-φ6 | G1/8 | 내부 소음 억제기 | ABM510 ABX510 | ||||||||
| NA | M5-φ6 | NPSF1/8 | 내부 소음 억제기 | ABM510 ABX510 | ||||||||
| B | G1/8 | G3/8 | 내부 소음 억제기 | ABM510,2030 ABX5,10,20,30 | ||||||||
| 참고: | NPSF1/8 | NPSF3/8 | 내부 소음 억제기 | ABM510,2030 ABX5,10,20,30 | ||||||||
| C | G1/8 | G3/8 | 외부 소음 억제기 | ABM510,2030 ABX5,10,20,30 | ||||||||
| NC | NPSF1/8 | NPSF3/8 | 외부 소음 억제기 | ABM510,2030 ABX5,10,20,30 | ||||||||
| 모델/ 사양 |
A | NA | B | 참고: | C | NC | ||||||
| ABM5-□ | ABM5-A | ABM5-NA | ABM5-B | ABM5-NB | ABM5-C | ABM5-NC | ||||||
| ABM10-□ | ABM10-A | ABM10-NA | ABM10-B | ABM10-NB | ABM10-C | ABM10-NC | ||||||
| ABM20-□ | - | - | ABM20-B | ABM20-NB | ABM20-C | ABM20-NC | ||||||
| ABM30-□ | - | - | ABM30-B | ABM30-NB | ABM30-C | ABM30-NC | ||||||
| 모델/ 사양 |
A | NA | B | 참고: | C | NC | ||||||
| ABX5-□ | ABX5-A | ABX5-NA | ABX5-B | ABX5-NB | ABX5-C | ABX5-NC | ||||||
| ABX10-□ | ABX10-A | ABX10-NA | ABX10-B | ABX10-NB | ABX10-C | ABX10-NC | ||||||
| ABX20-□ | - | - | ABX20-B | ABX20-NB | ABX20-C | ABX20-NC | ||||||
| ABX30-□ | - | - | ABX30-B | ABX30-NB | ABX30-C | ABX30-NC | ||||||
| 모델 | 공기 공급 압력 범위 바 |
맥스 진공 수준 -kPa |
맥스 진공 흐름 NL/min |
공기 소비 NL/min |
소음 수준 dB ((A) |
작업 온도 °C |
추천 공기 공급 포트 |
고쳐졌어 진공 포트V |
| ABM5 | 4.5~6.0 | 85 | 35~37 | 12~20 | 50~65 | -20~80 | φ6 | φ8 |
| ABM10 | 4.5~6.0 | 85 | 70~75 | 28~42 | 55~68 | -20~80 | φ6 | φ10 |
| ABM20 | 4.5~6.0 | 85 | 141~150 | 55~85 | 60~68 | -20~80 | φ8 | φ12 |
| ABM30 | 4.5~6.0 | 85 | 175~220 | 87~125 | 60~68 | -20~80 | φ10 | φ12 |
| 모델 | 공기 공급 압력 범위 바 |
맥스 진공 수준 -kPa |
맥스 진공 흐름 NL/min |
공기 소비 NL/min |
소음 수준 dB ((A) |
작업 온도 °C |
공급 포트 | 추천 공중화 된 튜브 다이어 mm 진공 포트V |
| ABX5 | 4.5~6.0 | 92 | 30~32 | 18~22 | 50~65 | -20~80 | φ6 | φ 8 |
| ABX10 | 4.5~6.0 | 92 | 52~63 | 31~40 | 55~68 | -20~80 | φ6 | φ10 |
| ABX20 | 4.5~6.0 | 92 | 110~125 | 79~89 | 60~69 | -20~80 | φ8 | φ12 |
| ABX30 | 4.5~6.0 | 92 | 180~185 | 128~137 | 60~69 | -20~80 | φ10 | φ12 |
| 모델 | 공기 공급 압력 바 |
공기 소비 NL/min |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 맥스 진공 수준 -kPa |
||
| ABM5 | 4.5 | 12 | 35.0 | 20.5 | 12.0 | 10.5 | 8.5 | 6.5 | 4.5 | 2.5 | 0.8 | 85 | ||
| ABM10 | 4.5 | 28 | 70.0 | 40.5 | 25.0 | 21.0 | 18.0 | 14.0 | 9.5 | 5.0 | 1.3 | 85 | ||
| ABM20 | 4.5 | 55 | 141.0 | 77.0 | 45.0 | 39.5 | 29.5 | 25.0 | 17.5 | 12.0 | 3.0 | 85 | ||
| ABM30 | 4.5 | 87 | 175.0 | 105.0 | 70.0 | 63.0 | 53.0 | 40.0 | 26.0 | 14.0 | 6.5 | 85 | ||
| ABM5 | 6.0 | 20 | 37.0 | 25.0 | 15.5 | 12.0 | 8.0 | 6.0 | 4.0 | 2.7 | 0.6 | 85 | ||
| ABM10 | 6.0 | 42 | 75.0 | 55.0 | 27.0 | 20.0 | 18.0 | 12.0 | 9.0 | 5.0 | 2.0 | 85 | ||
| ABM20 | 6.0 | 85 | 150.0 | 100.0 | 55.0 | 38.0 | 30.0 | 24.0 | 16.0 | 11.0 | 3.2 | 85 | ||
| ABM30 | 6.0 | 125 | 220.0 | 150.0 | 81.0 | 65.0 | 50.0 | 38.0 | 27.0 | 18.0 | 5.0 | 85 | ||
| 모델 | 공기 공급 압력 바 |
공기 소비 NL/min |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 맥스 진공 수준 -kPa |
|||||
| ABM5 | 4.5 | 12 | 0.11 | 0.42 | 0.95 | 1.66 | 2.50 | 3.65 | 5.25 | 7.89 | 85 | |||||
| ABM10 | 4.5 | 28 | 0.08 | 0.20 | 0.44 | 0.80 | 1.24 | 1.80 | 2.55 | 3.80 | 85 | |||||
| ABM20 | 4.5 | 55 | 0.04 | 0.12 | 0.23 | 0.41 | 0.65 | 0.93 | 1.33 | 2.03 | 85 | |||||
| ABM30 | 4.5 | 87 | 0.03 | 0.09 | 0.16 | 0.27 | 0.43 | 0.66 | 0.95 | 1.43 | 85 | |||||
| ABM5 | 6.0 | 20 | 0.13 | 0.51 | 1.15 | 1.93 | 2.87 | 4.09 | 5.84 | 10.46 | 85 | |||||
| ABM10 | 6.0 | 42 | 0.03 | 0.23 | 0.53 | 0.92 | 1.37 | 1.95 | 2.77 | 4.62 | 85 | |||||
| ABM20 | 6.0 | 85 | 0.02 | 0.15 | 0.28 | 0.46 | 0.71 | 1.02 | 1.48 | 2.55 | 85 | |||||
| ABM30 | 6.0 | 125 | 0.02 | 0.08 | 0.14 | 0.31 | 0.49 | 0.69 | 1.02 | 1.75 | 85 | |||||
| 모델 | 공기 공급 압력 바 |
공기 소비 NL/min |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 맥스 진공 수준 -kPa |
|||
| ABX5 | 4.5 | 18 | 30.0 | 13.0 | 7.5 | 7.0 | 6.0 | 5.0 | 4.0 | 3.2 | 1.8 | 0.4 | 92 | |||
| ABX10 | 4.5 | 31 | 52.0 | 240 | 18.0 | 15.0 | 13.0 | 10.5 | 8.0 | 6.0 | 2.5 | 0.8 | 92 | |||
| ABX20 | 4.5 | 79 | 100.0 | 46.0 | 34.0 | 30.5 | 25.0 | 21.0 | 17.0 | 10.5 | 5.0 | 1.6 | 92 | |||
| ABX30 | 5.0 | 128 | 180.0 | 95.0 | 55.0 | 45.5 | 40.5 | 30.5 | 25.0 | 19.0 | 11.5 | 3.0 | 92 | |||
| ABX5 | 6.0 | 22 | 32.0 | 20.0 | 8.5 | 7.5 | 6.0 | 5.0 | 4.0 | 3.0 | 1.5 | 0.15 | 92 | |||
| ABX10 | 6.0 | 40 | 63.0 | 36.0 | 18.0 | 16.0 | 12.5 | 10.5 | 8.5 | 6.0 | 3.5 | 0.5 | 92 | |||
| ABX20 | 6.0 | 89 | 125.0 | 73.0 | 35.0 | 30.0 | 25.0 | 22.0 | 18.0 | 12.0 | 7.0 | 0.9 | 92 | |||
| ABX30 | 6.0 | 137 | 185.0 | 103.0 | 51.0 | 46.0 | 38.0 | 31.0 | 25.0 | 19.0 | 12.0 | 1.8 | 92 | |||
| 모델 | 공기 공급 압력 바 |
공기 소비 NL/min |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 맥스 진공 수준 -kPa |
| ABX5 | 4.5 | 18 | 0.13 | 0.60 | 1.26 | 2.30 | 3.20 | 4.50 | 6.15 | 8.50 | 15.50 | 92 |
| ABX10 | 4.5 | 31 | 011 | 0.30 | 0.65 | 1.10 | 1.55 | 2.15 | 2.85 | 4.70 | 10.20 | 92 |
| ABX20 | 4.5 | 79 | 0.09 | 0.16 | 0.32 | 0.55 | 0.80 | 1.50 | 1.80 | 2.70 | 5.00 | 92 |
| ABX30 | 5.0 | 128 | 0.06 | 0.12 | 0.23 | 0.36 | 0.53 | 0.76 | 1.10 | 1.60 | 2.90 | 92 |
| ABX5 | 6.0 | 22 | 015 | 0.71 | 1.52 | 2.54 | 3.72 | 5.12 | 6.95 | 9.70 | 21.00 | 92 |
| ABX10 | 6.0 | 40 | 0.09 | 0.32 | 0.71 | 1.18 | 1.74 | 2.40 | 3.26 | 4.55 | 10.20 | 92 |
| ABX20 | 6.0 | 89 | 0.05 | 0.15 | 0.31 | 0.52 | 0.77 | 1.08 | 1.54 | 2.15 | 4.92 | 92 |
| ABX30 | 6.0 | 137 | 0.03 | 0.13 | 0.23 | 0.38 | 0.58 | 0.82 | 1.11 | 1.54 | 3.00 | 92 |
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
