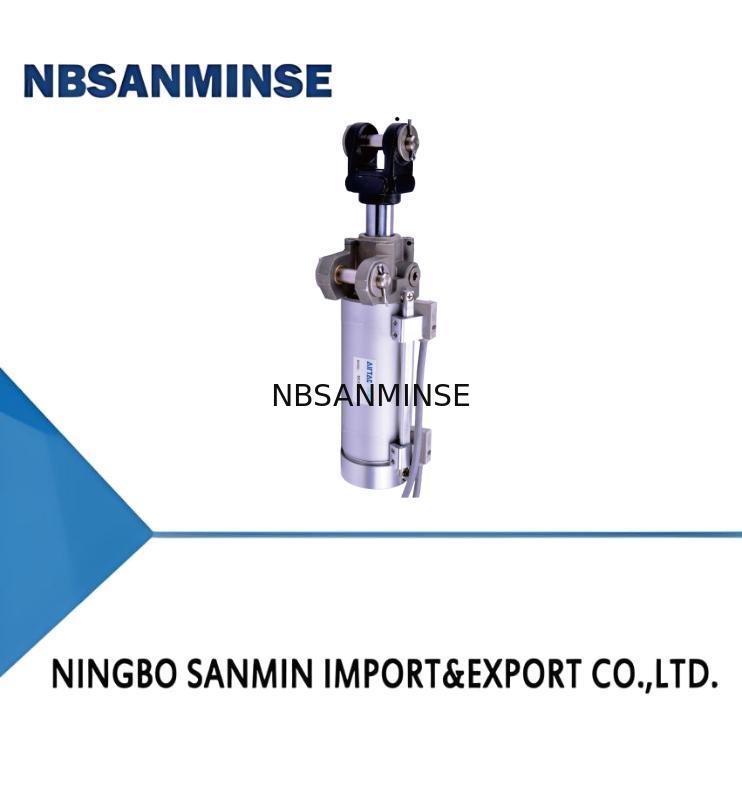

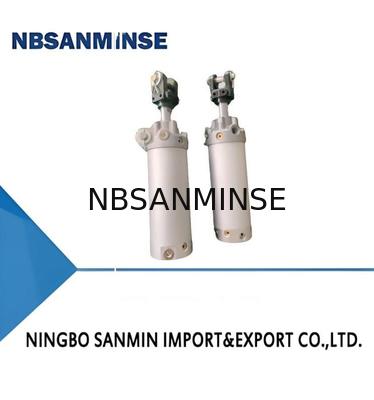

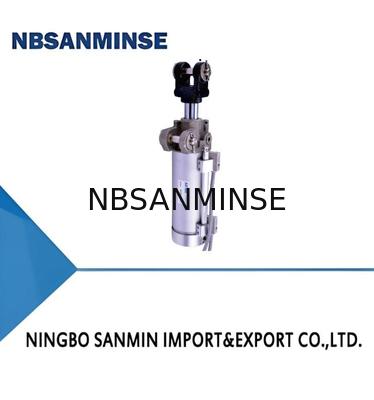

제품 상세 정보:
|
| 구멍 사이즈(MM): | 40,50,63,80 | 이용 가능한 타격: | 150 |
|---|---|---|---|
| 설치 유형: | 이중 힌지 지원 | 보증: | 1년 |
| 근무온도: | -5~50°C | 메디아: | 가스, 물, 공기, 기름, 증기 |
| 강조하다: | MCK 시리즈 클램핑 실린더,기압 전자기 밸브 실린더,산업용 클램핑 실린더 보증 |
||
먼지 방지 및 용접 슬래그 제거 설계:
앞 커버에 먼지 반지가 있습니다.
그리고 튼튼하고 내구성 있고 먼지와
스프레이드 용액 분해 실린더
먼지 헬멧보다 더 신뢰할 수 있습니다.
Yknuckle는 다음과 같이 제공됩니다.
다양한 종류의 센서 스위치가 있습니다.
1항 자석 센서는
항 자석 고리. 자세한 내용은 P335 페이지를 참조하십시오.
2일반적인 센서 (DMSG/EMSG,CMSG) 는
센서 홀더 (F-MCK40G)
DMSG/EMSG 및 CMSG 센서에 대한 자세한 센서
소지기는 따로 주문해야 합니다. 주문 방법과 설치 방법은 다음과 같습니다.
| 지루함 크기 |
스탠드 크기 |
연기 종류 | 작동 압력 (MPa) | ||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | ||||
| 40 | 20 | 두 배 연기 |
밀면 | 125.6 | 251.2 | 376.8 | 502.4 | 628.0 | 753.6 | 879.2 | 1004.8 |
| 옆으로 당겨 | 94.2 | 188.4 | 282.6 | 376.8 | 471.0 | 565.2 | 659.4 | 753.6 | |||
| 50 | 20 | 더블j 행동 |
밀면 | 196.3 | 392.6 | 588.9 | 785.2 | 981.5 | 1177.8 | 1374.1 | 1570.4 |
| 옆으로 당겨 | 164.9 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | 1154.3 | 1319.2 | |||
| 63 | 20 | 두 배 행동 |
밀면 | 311.7 | 623.4 | 935.1 | 1246.8 | 1558.5 | 1870.2 | 2181.9 | 2493.6 |
| iPull 쪽 | 280.3 | 560.6 | 840.9 | 1121.2 | 1401.5 | 1681.8 | 1962.1 | 2242.4 | |||
| 80 | 25 | 두 배 연기 |
밀면 | 502.6 | 005.2 | 1507.8 | 2010.4 | 2513.0 | 3015.6 | 3518.2 | 4020.8 |
| 옆으로 당겨 | 453.6 | 907.2 | 1360.8 | 1814.4 | 2268.0 | 2721.6 | 3175.2 | 3628.8 | |||
설치 및 적용
1.정상적인 상황에서는: 엣지 포장, 설치, 지그 테스트..등. 표준 실린더가 제안됩니다.
2인근에서 용접에 의해 생성되는 고자기장의 경우, 반자기 용접 클램프 실린더를 사용하여 대응하는 반자기 센서 스위치를 맞추어야 합니다.
3실린더를 연결하기 전에 먼지가 실린더에 들어가는 것을 방지하기 위해 제거해야합니다.
4실린더에 사용된 매체는 40μm 이하의 고도로 필터링되어야 합니다.
5고온 환경에서는 고온 저항을 가진 실린더를 선택해야 합니다.냉동 방지 조치는 낮은 온도 환경에서는 실린더에서 물이 얼지는 것을 방지하기 위해 채택되어야합니다..
6.실린더가 오랫동안 사용되지 않는 경우,물면이 썩지 않도록 광고하십시오.입구와 출구에는 먼지 방지 모자가 있어야하며,이런 썩지 않도록 기름을 뿌리십시오.
응용 예제
사양
| 지루함 크기 (mm) | 40 | 50 | 63 | 80 |
| 행동형 | 더블 연극 | |||
| 액체 | 공기 (40μm 필터 요소로 필터링) | |||
| 작동 압력 | 0.15~1.0MPa ((22~145psi) | |||
| 압력 검증 | 1.5MPa ((215psi) | |||
| 온도 | -20~70°C | |||
| 속도 범위 | 50~500mm/s | |||
| 쿠션 종류 | 후면 커버 또는 전면 커버의 변동 쿠션 (선택) | |||
| 속도 조절 밸브 | 커버의 표준 설정 | |||
| 윤활 | 필요 없습니다 | |||
| 설비 유형 | 두 개의 힌지 지원 장치 | |||
| 포트 크기 [참고1] | 1/4인치 | 3/8" | ||
제품 특징
1자동 용접을 하는 작업실에 적합합니다.
2.앞 뚜?? 에 긁는 먼지 반지 가 있습니다.
스프래싱 용광을 깨는 실린더. 먼지 헬멧보다 더 신뢰할 수 있습니다.
3- 그것은 강한 자기장이있는 작업 환경에 적합합니다.
강한 자석과 반강성 자석장을 가진 센서 스위치
4입구 인터페이스는 세쪽에서 선택적입니다.버퍼 조정 및 속도 제한 조정은 내장되어 있습니다.
5다양한 종류의 센서 스위치가 있습니다.
[참고1]강렬한 자기장에서는, 강한 자석에 대한 센서 스위치를 일치시켜야 합니다. 옵션에 대해 335 페이지 참조하십시오.
주요 부품의 내부 구조 및 재료
| ItemBore 크기 | 40 | 50 | 63 | |
| A | 162 | 165 | 167 | |
| AC | 59 | 65 | 67 | |
| AE | 20 | 22 | 23 | |
| C | 76 | 80 | 87 | |
| D | 84 | 87 | 89 | |
| E | 47 | 57 | 70 | |
| M | 52 | 60 | 74 | |
| N (홀 수) |
변동용 쿠션 뒷면 및 앞면 커버용 |
6 | 6 | 6 |
| 변동용 쿠션 후면 커버 |
2 | 2 | 2 | |
| P ((입구 및 출구 렛 포트) | 1/4인치 | |||
| PA | 20 | 19 | 19 | |
| PB | 9 | 9.5 | 9.5 | |
| tem 타입 | DS1-69AM |
| 로직을 전환합니다. | 접촉 없는 트랜지스터, 정상적으로 열리는 타입 |
| 센서 타입 | 트랜지스터, 2선, 비극성 |
| 작동 전압 (V) | 10~30V/DC |
| 맥스. 스위치 전류 | 최대 100mA |
| 전환 등급 (W) | 3W 맥스 |
| 반자기 전류 | AC17000A |
| 전압 하락 | 4.8V 최대.@100mA DC |
| 누출 전류 | 0.6mA 최대.@30V DC |
| 작동 전류 | 3mA 미니 |
| 지표 | 안정적인 범위:녹색 LED;무 테이블 범위:붉은 LED |
| 케이블 | 中5.3/0.5SQ×2C×3m/오일 저항성,화염 retardant, flexion/gravy PVC |
| 감수성 | 30~40 가우스 |
| 최대 주파수 | 8Hz |
| 온도 범위 | -10~70°C |
| 충격 | 50m/s2 |
| 진동 | 9m/s2 |
| 보호 | IP67 ((EN60529) |
| 보호 회로 | 접촉 없는 트랜지스터, 전압 억제 |
| 불 retardant 등급 | UL94-V0 |
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
