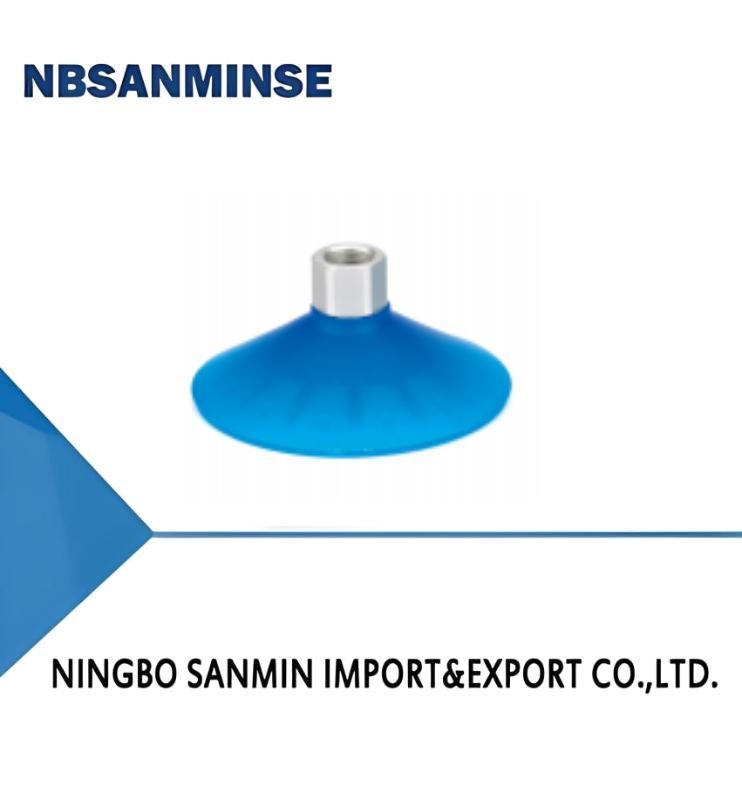

SDM 시리즈 평판 흡착 컵 (금속 시트용)

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	브랜드 이름:	NBSANMINSE
Model Number:	SDM100

상세 정보
Pull-out force N:	375	Inner volume cm³:	56
Min.curve radius of workpiece mm:	160	Recommended hose dia. mm:	8
Weight g:	62

제품 설명

• PU 소재

• 벽 두께를 두껍게 하고, 내부 보강 리브 구조 설계

• 긴 수명, 우수한 내마모성, 오존 저항성, 내유성

• 취급 중 금속판의 변형을 효과적으로 방지

응용 분야

• 금속판 및 알루미늄판을 변형 없이 취급

• 분할 구조 설계, 마모 부품 별도 교체 가능

SDM 100 U -G3F
① ② ③ ④
시리즈 SDM		직경			재질 &경도			나사산 G2F
		100-100mm			U-PU	70		Nil-흡입 컵만
								G2F-G1/4 암나사
								G3F-G3/8 암나사 G2F
모델
인발력			나사산 G2F G3F				SDM100U
SDM100U-G2F			SDM100U-G3F				기술 파라미터
모델
인발력	N 내부부피		cm³ 최소 곡률 반경	작업물 mm 무게 gSDM100			호스 직경	mm MPQ 개 SDM100	375 56
160	62		8	1			• 참고: 테스트 진공 레벨 -60kPa, 작업물 표면은 매끄럽고 깨끗함. 위 인발력 데이터는 안전 계수를 고려하지 않고 계산되었습니다.	데이터는 작업물 표면에 따라 다를 수 있습니다.	치수(mm)
