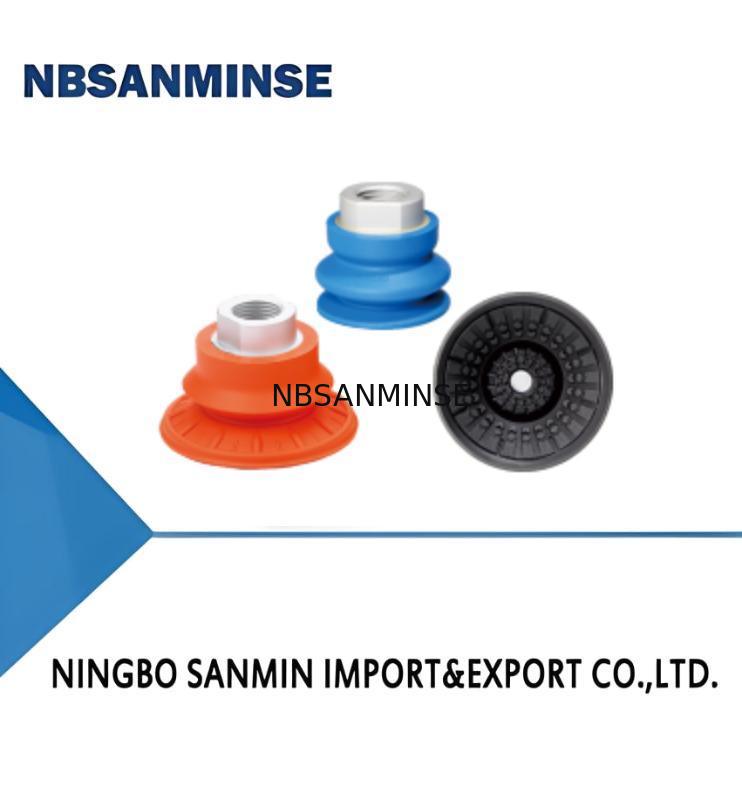

STC Series 1.5 Bellows Suction Cup Special for Metal Sheet

지금 연락

STC 시리즈 1.5 벨로스 흡수 컵 금속 판에 대한 특별

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	브랜드 이름:	NBSANMINSE
Model Number:	STC22

상세 정보
Vertical pull-outforce N:	23	Lateral pull-outforce N:	20
Lateral pull-out force Oily surface (N):	6.5	Inner volume cm³:	1.5
Min.curve radius of workpiece mm:	20

제품 설명

◇ 1.5 벨로우 구조

◇ 내부 큰 면적 의 패턴 지지 구조

◇ 여러 가지 크기 와 사양 을 사용 할 수 있다

◇ 일부분 의 비평 한 표면 에 쉽게 부착 할 수 있으며, 버퍼 가 있습니다효과

◇ 흡입 컵 사이 의 마찰력 을 효과적 으로 증가 시키십시오그리고 작업재

◇ HK 재료 의 최대 온도 는 250°C 이며,높은 온도 금속 장을 줍시다

◇ HD 물질 의 최대 온도 는 160°C 이며,표지없이 고온 유리

◇ 크기와 모양 이 다른 작업 부품 에 적합 하다

◇ 금속판 을 신속 히 다루기 위해 적합 하며, 주기 시간 이 짧다

◇ 금속 판 과 알루미늄 판 을 변형 하지 않고 취급 하는 것

◇ 내부 에 특별한 패턴 을 가진 갈라짐 이 있어 기름 가 있는 가닥 을 방지 한다

처리 중에 미끄러지는 금속

◇ 자동차 스탬핑 금속 부품 처리 시스템 에 사용 됩니다

◇ 1.5 벨로 구조, 큰 압축 도동

◇ 흡수 컵 과 부착 장치 는 단편 구조 의 설계물 이다

STC 50 N-G3F

① ③ ④

③재료 및 경직성

4연결 가닥

22-중22mm

N-NBR

G2F -G1/4 여성 실

30 - 중30mm

HK-엑스트라 고온 고무

G3F -G3/8 여성 실

40 - 중40mm

HD-고온/마크 없는 물질

G2M - G1/4 남성 가닥

50 - 중50mm

M10M-M10×15 남성 가닥

60 - 중60mm

M14M-M14×15 남성 가닥

80 - 중 80mm

RA - 정사각형 어댑터

100φ100mm

125-φ125mm

연결 3개
G2M

d
M10M

STC22N-□
STC30N-□

STC22N-G2M
STC30N-G2M

STC22N-M10M

STC22N-M14M

STC22N-G2F
STC30N-G2F

STC22N-G3F

STC22N-RA

STC30N-M10M

STC30N-M14M

STC30N-G3F

STC30N-RA

STC40N-□

STC40N-G2M

STC40N-M10M

STC40N-M14M

STC40N-G2F

STC40N-G3F

STC40N-RA

STC50N-□

STC50N-G2M

STC50N-M10M

STC50N-M14M

STC50N-G2F

STC50N-G3F

STC50N-RA

STC60N-□

STC60N-G2M

STC60N-M10M

STC60N-M14M

STC60N-G2F

STC60N-G3F

STC60N-RA

STCBON-□

STCBON-G2M

STC80N-M10M

STC80N-M14M

STC80N-G2F

STCBON-G3F

STCBON-RA

STC100N-□

STC100N-G2M

STC100N-M10M

STC100N-M14M

STC100N-G2F

STC100N-G3F

STC100N-RA

STC125N-□

STC125N-G2M

STC125N-M10M

STC125N-M14M

STC125N-G2F

STC125N-G3F

STC125N-RA

연결 3
G2M

광고
G2F

모델
G3F

연결 3
G2M

광고
G2F

STC22HK-□
STC30HK-□

STC22HK-G2M
STC30HK-G2M

STC22HK-G2F
STC30HK-G2F

STC22HK-G3F
STC30HK-G3F

STC22HD-□
STC30HD-□

STC22HD-G2M
STC30HD-G2M

STC22HD-G2F
STC30HD-G2F

STC22HD-G3F
STC30HD-G3F

STC40HK-□
STC50HK-□

STC40HK-G2M
STC50HK-G2M

STC40HK-G2F

STC40HK-G3F

STC40HD-□

STC40HD-G2M

STC40HD-G2F

STC40HD-G3F

STC50HK-G2F

STC50HK-G3F STC50HD-□

STC50HD-G2M

STC50HD-G2F

STC50HD-G3F

STC60HK-□

STC60HK-G2M

STC60HK-G2F

STC60HK-G3F

STC60HD-□

STC60HD-G2M

STC60HD-G2F

STC60HD-G3F

STCBOHK-□

STCB0HK-G2M

STC80HK-G2F

STCBOHK-G3F

STC80HD-□

STC80HD-G2M

STCBOHD-G2F

STC80HD-G3F

STC100HK-□

STC100HK-G2M
STC125HK-G2M

STC100HK-G2F

STC100HK-G3F

STC100HD-□

STC100HD-G2M

STC100HD-G2F

STC100HD-G3F

STC125HK-□

STC125HK-G2F

STC125HK-G3F STC125HD-□

STC125HD-G2M

STC125HD-G2F

STC125HD-G3F

기술 모델	난 매개 변수 수직 철수 힘 N	s 옆면 당기력 N	옆면 철수 힘 기름진 표면 (N)	내부 부피 cm3	분자 곡선 반지름 원조물 mm	무게 9	추천 호세디아 mm	MPQ pcs
STC22 STC30 STC40 STC50	2335	2028	6.512	1.5 6.3	2035	8.612	66	5
	2335	2028	6.512	1.5 6.3	2035	8.612	66	5
	62	37	34	7.2	40	13.5	6	1
	85	58	55	11.2	45	21	8	1
STC60 STC80	141	88	83	22.5	52	29	8	1
STC60 STC80	236	141	136	57	70.5	51	8	1
STC100	371	228	221	92	95	77	8	1
STC125	558	352	335	191	140	165	10	1

◇ 참고: 시험 진공 수준 -60kPa, 부드럽고 깨끗한 표면을 가진 작업 조각. 위와 같이 당기는 힘의 데이터는 안전 요인을 고려하지 않고 계산됩니다.

이 데이터는 다른 작업 조각 표면에 따라 다를 수 있습니다.

M - 수컷 실

◇ 참고: 차원 허용은 GBT3672.1-2002-1 M3 고무 제품 차원 허용 표준에 부합합니다
