홈 제품 소개공압 솔레노이드 밸브SBF 시리즈 1.5 벨로우즈 흡착컵, 금속 시트용

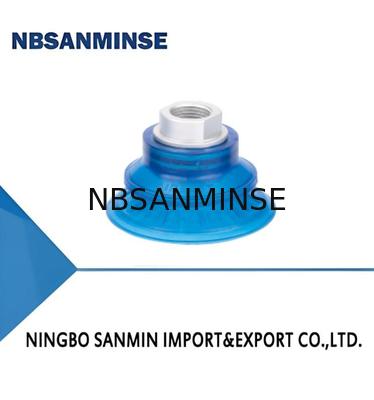

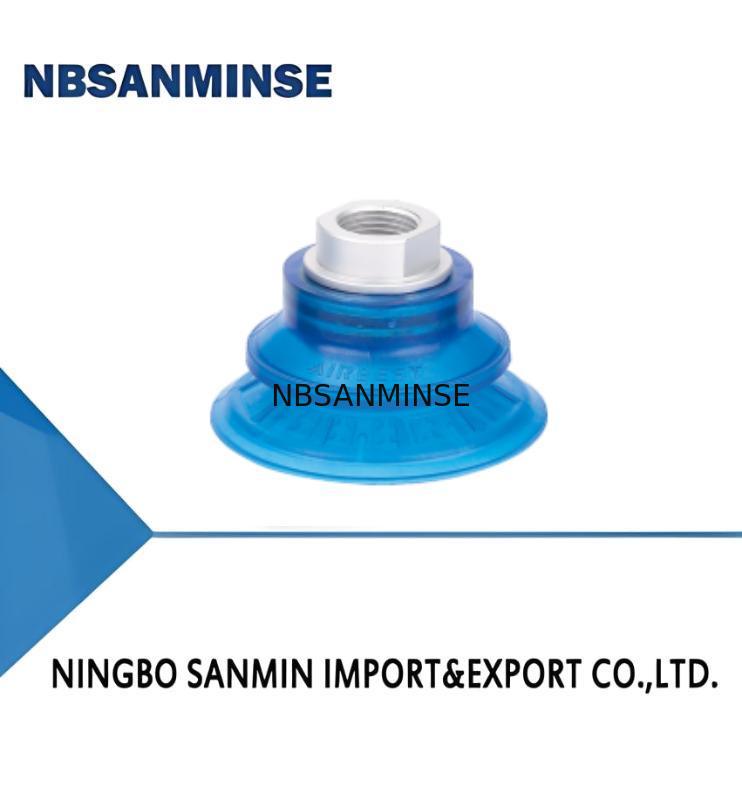

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
지금 연락

SBF 시리즈 1.5 벨로우즈 흡착컵, 금속 시트용

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA 브랜드 이름: NBSANMINSE
Model Number: SBF30

상세 정보
Material & Hardness: U - PU,70 Connection thread: G2F - G1/4 female thread
Pull-out force N: 33 Min.curve radius of workpiece mm: 30
Inner volume cm³: 5.5

제품 설명

특징
◇ 1.5 울타리
◇ PU 물질
◇ 큰 면적 의 내적 지지 구조
◇ 선택적 인 다양한 크기
장점
◇ 일부분 의 비평 한 표면 에 쉽게 부착 할 수 있으며, 완충 효과 가 있다
◇ 뛰어난 착용 저항성 과 기름 저항성, 긴 수명
◇ 흡수 컵 과 작업물 사이 의 마찰력 을 효과적으로 증가 시키십시오
◇ 크기와 모양 이 다른 작업 부품 에 적합 하다
신청서
◇ 금속 도판 을 빠른 속도 로 다루고, 짧은 주기 시간 을 사용 하는 것
◇ 금속 판 과 알루미늄 판 을 변형 하지 않고 취급 하는 것
◇ 흡수 컵 의 특별 한 모양 의 틈구구 는 미끄러지는 것 을 방지 한다
기름진 금속을 취급할 때 정확한 위치를 보장합니다.
◇ 자동차 스탬핑 금속 부품 처리 시스템 에 사용 됩니다
SBF 시리즈 1.5 벨로우즈 흡착컵, 금속 시트용 0
구조
◇1.5 큰 압축 도동 의 윙크
◇흡수 컵 과 부착 장치 는 일부분 의 구조 설계 이다
SBF 시리즈 1.5 벨로우즈 흡착컵, 금속 시트용 1
   SBF   50   U   - G3F
①     ②   ③        ④
  ①시리즈 2 지름 ③재료 및 경직성 ④연결 가닥
  SBF 30-중32mm U-PU 70  G2F -G1/4 여성 실

40~42mm

G3F -G3/8여성 실
50-중51.5mm

G2M -G1/4남자 가닥
60-중 64mm

M10M-M10×1.5마일 나선
80-중84mm

RA - 정사각형 어댑터
100-φ103mm


선택 모델 (연결 스레드)
  모델 연결 가닥
G2M		 M10M G2F G3F RA 직사각형 어댑터
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
기술 매개 변수
  모델 당기력
N		 내부 부피
        cm3		 미니. 반지름 의 작업장
                   mm		 무게
     g		 추천 펌프 다이아
mm		 MPQ
pcs
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
◇ 참고: 시험 진공 수준 -60kPa, 부드럽고 깨끗한 표면을 가진 작업 조각.
위와 같이 당기는 힘의 데이터는 안전 요인을 고려하지 않고 계산됩니다.
이 자료는 다른 작업 조각 표면에 따라 다를 수 있습니다.
SBF 시리즈 1.5 벨로우즈 흡착컵, 금속 시트용 2
◇ 참고: 차원 허용은 GBT3672.1-2002-1 M3 고무 제품 차원 허용 표준에 부합합니다
