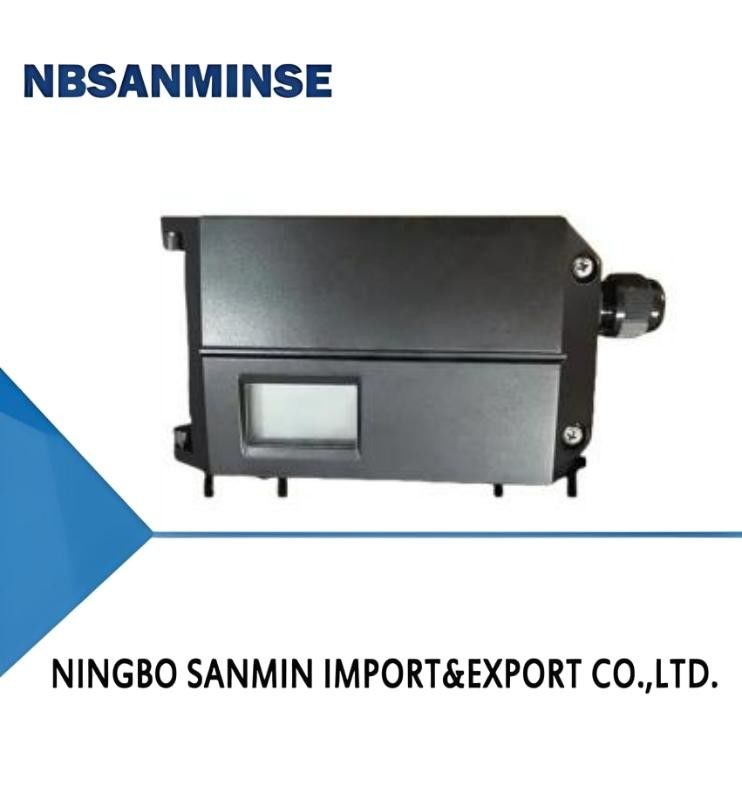

CN8000 산민 시리즈 지능형 전기 밸브 위치기

1설치 지침을 주의 깊게 읽으십시오. 설치 요구 사항에 따라 설치하십시오. 설치의 몇 가지 주요 사항을 참고하십시오.예를 들어설치 전에 위치기 또는 원격형 센서의 피드백 샤프트의 초기 위치를 확인합니다. 설치 과정에서 피드백 샤프트를 360° 회전하지 마십시오.일반 직선 이동 위치기, 포지셔너 하우스의 상단 평면이 밸브 주축에 직각으로 있는지 확인합니다. 밸브 스트로크 범위 내에서포지셔너 피드백 막대기의 회전 각도는 설치 요구 사항을 충족합니다..
2밸브에 위치레이터를 설치 한 후 공기 소스와 전기 배선을 연결하십시오. 공기 소스의 압력이 밸브를 완전히 열 수 있는지 확인하십시오.포지셔너를 활성화하기 위해 4 ~ 20mA 신호를 입력.
3. 포지셔너가 켜면, 시시화 기능이 완료되기 전에 시스템이 초기화되지 않은 상태입니다. 디스플레이 표시는 NOINI입니다.그리고 인터페이스는 먼저 센서의 비율 값을 표시.

제품 개요
CN8000 시리즈 지능형 전압 밸브 위치기는 공기 가동 장치와 함께 사용됩니다.그들은 자동 제어 시스템에서 4 ~ 20mA DC 전류 신호를 수신하여 밸브 위치 제어 세트를 얻습니다.한편, 그들은 위치 센서로부터 신호를 수집하여 실제 밸브 위치를 얻습니다.공기동력 장치의 공기 흡입과 배기가스를 제어합니다., 설정 포인트에 도달 하기 위해 밸브 위치를 운전.

일반 버전: -20°C ~ + 70°C

낮은 온도 버전: -40°C ~ + 70°C

T4 환경에서의 최대 폭발성 온도는 + 60°C입니다. T6 환경에서의 최대 폭발성 온도는 + 40°C입니다.

공기소스 요구사항

ISO 8573-1의 준수

고체 입자의 크기와 밀도: 3급

이슬점: 3급

기름 함량: 3급

진동 저항

0.15mm, 10Hz-60Hz, 20 회전 / 축

20m/s2, 60Hz-500Hz, 20주기/축

전체 제어 밸브의 연속 작동을 위해 권장 범위 20m/s2 공명 피크가 없습니다.

섭취량
2 바:4.8 Nm3/h
4 바:8.0 Nm3/h
6 바:11.2 Nm3/h

배기가스 (리셋)
2 바:5.9 Nm3/h
4 바:9.8 Nm3/h
6 바:13.7Nm3/h

배기가스 (잠깐만요위치)
2 바:6.6 Nm3/h
4 바:11.1 Nm3/h
6 바:15.6 Nm3/h
