제품 상세 정보:
|
| 역할 양식: | 단일 액션 이중 작용 | 입력 신호: | 4-20MADC |
|---|---|---|---|
| 압력: | 1.4-7kgf/cm2 (0.14-0.7mpa) | 여행: | 10-150mm 0-60° 0-90° |
| 보관 온도: | -40-80- | 온도: | -30-70C |
| 재료: | 알루미늄 합금 | 무게: | 1.5KG |
| 강조하다: | 가벼운 알루미늄 합금 밸브 위치,산민 지능형 전기 밸브 위치,가벼운 전기 밸브 위치 |
||

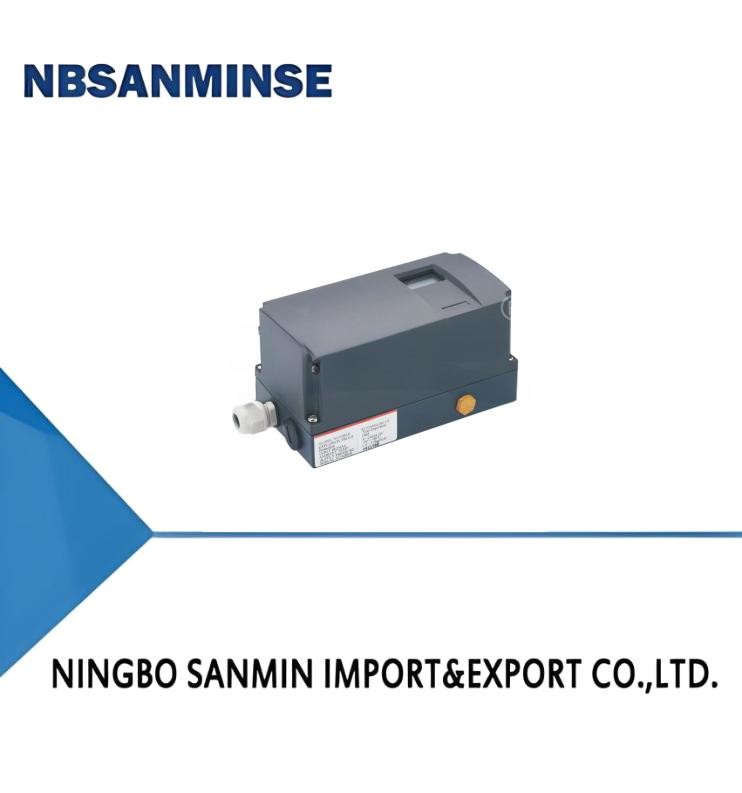

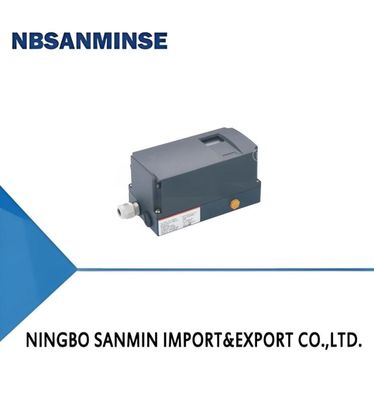

CN5000 지능형 전동 밸브 포지셔너 |
|
|
|
1. 이 포지셔너는 내부 완전 디지털 제어, 높은 신뢰성, 우수한 안정성, 소형, 경량 등의 특징을 가지고 있습니다. 2. 편리한 디버깅. 도구 없이 포지셔너 인터페이스의 몇 가지 버튼만 누르면 디버깅을 완료할 수 있습니다. 3. 기능은 is/when 반응 방식, 밸브 개폐 유형, 출력 특성, 직선 스트로크 또는 각도 스트로크와 같은 직접 설정을 설정하고 조정하기 쉽습니다. |
|
먼저, 제품 개요 CN5000 지능형 전동 밸브 포지셔너는 완전 디지털 작동 및 운영을 사용하여 직선 스트로크 또는 각도 공압 액추에이터에 적합합니다. 단동 및 복동 방식으로 사용 가능합니다. 포지셔너는 2선식 계측 시스템으로, PID 조절 기능을 제공하며, 조절기와 포지셔너의 고지능 제어 장치 역할을 합니다. 포지셔너는 4~20mA 입력 신호를 사용하여 제어하며, PID 제어는 +24VDC 전원 공급 장치와 송신기와의 직렬 회로를 통해 이루어집니다. 동시에, 컨트롤러 출력 전류 신호를 변환하여 주 기능인 드라이브 조절기를 구동하며, 작동 중 밸브 스템 마찰, 매체 압력 변화로 인한 불균형 힘으로 인한 오프셋을 보상하여 밸브 개도가 조절기 출력 제어 신호에 해당하도록 하여 정확한 위치를 달성합니다. HART 통신 프로토콜을 지원합니다. |
|
| Model | CN5000 | |
| 역할 형태 | 단동 | 복동 |
| 입력 신호 | 4-20mADC | |
| 최소 전류 신호 | 3.0 mA (표준형), 3.8 mA (HART) | |
| 공기 입력 압력 | 1.4-7Kgf/cm2(0.14-0.7MPa) | |
| 스트로크 | 10-150mm | 0-60° 0-90° |
| 전원 인터페이스 | G1 / 2, NPT 1 / 2 (옵션) | 히스테리시스 오차 | ±0.5%F.S |
| 공기 공급 인터페이스 | NPT 1 / 4 (옵션) | 반복 정확도 | ±0.3%F.S |
| 보호 등급 | IP65 | Output 특성 | 선형, 등비례, 고속 개방 |
| 방폭 등급 | Ex iaⅡCT6 Gb | 내진 레벨 | 6G |
| Storage 온도 | -40-80℃ | 통신 (옵션) | HART 통신 |
| 황동, 알루미늄orking 온도 | -30-70℃ | 피드백 | 4-20mA(DC24V) |
| 환경 습도 | 5-95 RH (40℃ 기준) | Material | 알루미늄 합금 |
| Linear | ±1%F.S | 황동, 알루미늄eight | 1.5Kg |
| 임피던스 | 일반 3250/20mA DC, HART 340/20mA DC | Paint | 에폭시 폴리에스터 전기 스프레이 |
|
* 상기 파라미터는 대기 온도 20°C, 기압 760mmHg, 상대 습도 65% RH를 기준으로 합니다. 셋째, 설치 지침 1. 주축과 포지셔너는 공압 액추에이터와 연결됩니다. 출력 파이프 연결부에 누설 현상이 있어서는 안 됩니다. 2. "+" 및 "-" 키 조합을 눌러 밸브를 반 개방 상태로 구동하고 디스플레이 값이 50%인지 확인합니다. 그렇지 않으면 기어 세트를 돌려 이 범위 내로 만듭니다. "+"와 "-" 키 조합을 눌러 밸브 위치 값의 변화 범위를 관찰합니다. A, 직선 스트로크 (20%-80%). B, 각도 스트로크 (5%-95%). 3. 기능 키와 "+" 키를 동시에 5초 이상 누르면 자동 초기화가 시작됩니다. 4. 초기화 성공 후 FINISH를 누르고, 기능 모드를 5초 이상 눌러 종료합니다. 5. 기능 키를 5초 이상 누르면 메뉴로 진입합니다. "+" 키를 클릭하여 값을 변경하고, "-" 키를 클릭하여 값을 복구합니다. 모드 키를 5초 이상 누르면 저장 및 종료됩니다. |
|||
| Model | 기능 형태 | 출력 스케줄 | 작동 모드보호 유형 | 전기 인터페이스 | 가스 | 회로 인터페이스설치 유형 | CN5000 |
| 0 표준 |
기능 직선 스트로크 |
S 단동 | N 일반 유형 |
1 G1/2 (옵션) |
1 Rc1/4 (옵션) | 0 표준 설치 액세서리 (직선) | 1 밸브 위치 피드백 기능 |
| R 각도 스트로크 | D 복동 | A 본질 안전 유형 | 2 NPT1/2 (옵션) | 2 NPT 1 / 4 (옵션) | 0 설치 액세서리 (사진 참조) | 2 HART | |
| _____ | Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? | _____ | Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? |
(구매자 맞춤 사이즈) 3 밸브 위치 피드백 + HART |
|
| _____ | Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? |
A: 네,
제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는
자동화 부품 수출업체 서비스 (전체 컨테이너), 및 판매공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅, 압력 게이지 등입니다.Q: 어떤 종류의 제품을 만들 수 있나요?
A: 스테인리스 스틸,황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압밸브 / 솔레노이드 밸브 / 전동 밸브 / 수도 밸브 /공압 밸브/ 공기 실린더/ 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작해 왔습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측 브랜드 제품을 제공할 수 있나요?A: 네, Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q: 보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사산의 차이점은 무엇인가요?
A:
G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며, 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사산은 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 원뿔형 튜브이며, 치형 각도는 60도이고 주로 북미에서 사용됩니다.
윤활 A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경 고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
중점 사항
고온 환경 대책
극저온 환경 대책
씰불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
| 저온 그리스 (저유점, 저점도) | 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저 이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 팽창 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응결 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고, 단열재로 감싸기 | ||
