제품 상세 정보:
|
| 역할 양식: | 단일 액션 이중 작용 | 입력 신호: | 4-20MADC |
|---|---|---|---|
| 압력: | 1.4-7kgf/cm2 (0.14-0.7mpa) | 여행: | 10-150mm 0-60° 0-90° |
| 스토리지 온도: | -40-80- | 온도: | -30-70C |
| 재료: | 알루미늄 합금 | 무게: | 1.5kg |
| 강조하다: | 가벼운 알루미늄 합금 밸브 위치,산민 지능형 전기 밸브 위치,가벼운 전기 밸브 위치 |
||

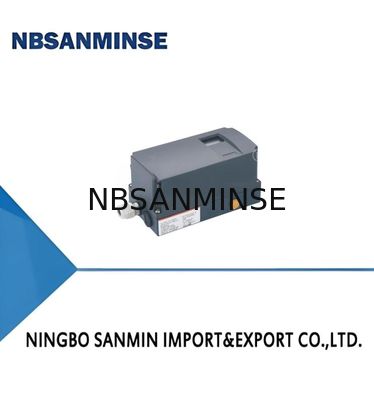

CN5000 지능형 전기 밸브 위치 지시기 |
|
|
|
1. 이 위치 지시기는 내부 완전 디지털 제어, 높은 신뢰성, 우수한 안정성, 소형, 경량 등을 특징으로 합니다. 2. 편리한 디버깅. 어떤 도구 없이도 위치 지시기 인터페이스의 몇 개의 버튼만 누르면 디버깅을 완료할 수 있습니다. 3. 기능은 is/when 반응 방식, 밸브 개폐 유형, 출력 특성, 직선 스트로크 또는 각도 스트로크 및 직접 설정을 쉽게 설정하고 조정할 수 있습니다. |
|
첫째, 제품 개요 CN5000 지능형 전기 밸브 포지셔너는 완전 디지털 작동 및 작동 방식을 사용하여 직선 이동 또는 각도 공압 액추에이터에 적합합니다. 단동 및 복동 방식을 사용할 수 있습니다. 이 위치 지시기는 2선식 계측기로, PlD 조절 기능을 제공하지만 고지능 제어 장치의 조절기 및 위치 지시기로 사용됩니다. 위치 지시기는 4 ~ 20mA 입력 신호로 제어하며, PlD 제어는 +24VDC 전원 공급 장치 출력 직렬 회로를 트랜스미터와 함께 사용합니다. 동시에, 완전한 컨트롤러 출력 전류 신호 외에도 구동 조절기의 주요 기능으로 변환되어 밸브 스템 마찰에 따라 작동하고, 매체 압력 변화로 인한 불균형력을 상쇄하여 밸브 개방이 조절기 출력 제어 신호에 해당하여 정확한 위치 지정을 달성합니다. HART 통신 프로토콜을 지원합니다. |
|
| Model | CN5000 | |
| 역할 형태 | 단동 | 복동 |
| 입력 신호 | 4-20mADC | |
| 최소 전류 신호 | 3.0 mA (표준형), 3.8 mA (HART) | |
| 공기 입력 압력 | 1.4-7Kgf/cm2(0.14-0.7MPa) | |
| 스트로크 | 10-150mm | 0-60° 0-90° |
| 전원 인터페이스 | G1 / 2, NPT 1 / 2 (옵션) | 히스테리시스 오차 | ±0.5%F.S |
| 공기 공급 인터페이스 | NPT 1 / 4 (옵션) | 반복 정확도 | ±0.3%F.S |
| 보호 등급 | IP65 | Output 특성 | 선형, 등비율, 빠른 개방 |
| 방폭 등급 | Ex iaⅡCT6 Gb | 내진 레벨 | 6G |
| Storage 온도 | -40-80℃ | 통신 (옵션) | HART 통신 |
| Working 온도 | -30-70℃ | 피드백 | 4-20mA(DC24V) |
| 환경 습도 | 5-95 RH (40℃에서) | Material | 알루미늄 합금 |
| Linear | ±1%F.S | Weight | 1.5Kg |
| 임피던스 | 일반3250/20Madc,HART340/20mADC | Paint | 에폭시 폴리에스터 전기 스프레이 |
|
* 위의 매개변수는 대기 온도 20'C pabs 760mmHg, 상대 습도 65% RH를 기준으로 합니다. 셋째, 설치 지침 1. 메인 샤프트는 공압 액추에이터와 위치 지시기를 연결합니다. 출력 파이프 연결은 누출 현상이 없어야 합니다. 2. "+" 및 "_" 키 조합을 눌러 밸브를 절반 개방 상태로 구동하고, 디스플레이 값이 50%인지 확인합니다. 그렇지 않은 경우 기어 세트를 돌려 이 범위 내에 있도록 합니다. "+" 및 "_" 키 조합을 눌러 밸브를 구동하고 화면 밸브 위치 값이 다음 범위 내에 있는지 확인합니다. A, 직선 스트로크 (20%-80%). B, 각도 스트로크 (5%-95%). 3. 기능 키와 "+" 키를 동시에 5초 이상 누르면 자동 초기화가 시작됩니다. 4. 초기화가 성공적으로 완료되면 FlNSH에 따라 기능 모델을 5초 이상 누르면 종료됩니다. 5. 기능 키를 5초 이상 누르면 메뉴로 들어가 "+3key"를 클릭하여 값을 변경한 다음 "-" 키를 클릭하여 값을 복구합니다. 모드 키를 5초 이상 누르면 저장할 수 있습니다. |
|||
| Model | 기능 형태 | 출력 일정 | 모드 Action | 보호 유형 | 전기 인터페이스 | 가스회로 인터페이스 | 설치 유형 |
| CN5000 |
0표준 기능 |
S 직선 이동 | S 단동 |
N 일반형 |
1G1/2(옵션) | 1Rc1/4 (옵션) | 0표준 설치 액세서리(직선) |
| 1밸브 위치 피드백 기능 | R 각도 이동 | D 복동 | A본질 안전형 | 2NPT1/2(옵션) | 2NPT 1 / 4 (옵션) | 0설치 액세서리 (모양 사진 참조) | |
| 2HART | _____ | _____ | B방염형 | _____ | _____ |
0쿼터턴 설치 부착물 (구매자 맞춤형 크기) |
|
| 3밸브 위치 피드백 +HART | _____ | _____ | _____ | _____ | _____ | _____ |
