제품 상세 정보:
|
| 입력 신호: | 4~20mA DC | 공급 압력: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) |
|---|---|---|---|
| 임피던스: | 250 ± 15Ω | 뇌졸중: | 10 ~ 150mm 0 ~ 90 ° |
| 기관 인터페이스: | NPT1/4 | 전원 인터페이스: | NPT1/2 (G1/2) |
| 압력 게이지 인터: | NPT1/8 | 온도: | -20℃~70℃ |
| 재료: | 캐스트 알루미늄 | ||
| 강조하다: | 가스 밸브 로케이터,삼민 시리즈 밸브 로케이터,삼민 시리즈 전기 밸브 로케이터 |
||

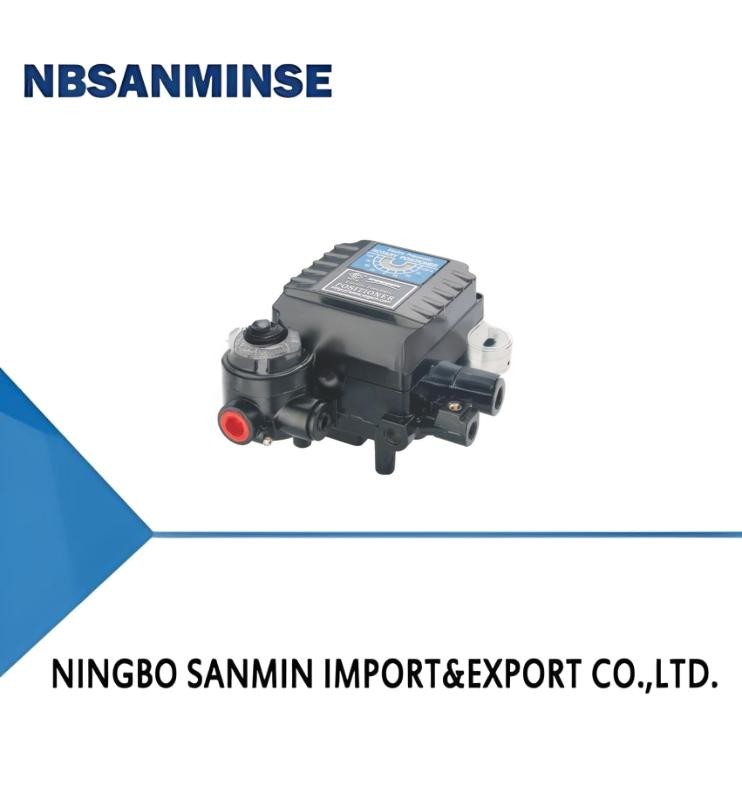

| CN1000 시리즈 전기 및 가스 밸브 로케이터 | |
|
|
1.CE 인증 통과. 2.방폭 등급 통과 (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb). 3.IP66 등급 인증 통과. 4.높은 진동에 강함 (5-200Hz에서 영향 없음). 5.전기 인터페이스는 다공성 형태로, 어느 방향으로든 변환 가능. 6.간단한 보정, 쉬운 구현, 반응 변환. 7.변경 불필요, 1/2 부품으로 제어 완료 가능. 8.부품 모듈식 설계로 수리 및 유지보수 용이. 9.피드백 연결 용이. |
| 먼저, 제품 개요 CN1000 시리즈 전기 포지셔너와 공압 제어 밸브는 폐쇄 루프 제어 회로를 구성합니다. 제어 시스템의 직류 전류 신호를 변환하여 가스 밸브 제어 밸브 작동을 구동합니다. 동시에 피드백 조절기의 개방 정도에 따라 밸브 위치가 시스템 출력 제어 신호에 따라 정확하게 위치할 수 있습니다. 전기 로케이터는 단동식(스프링 리턴식) 및 복동식 공압 액추에이터 유형으로 제공됩니다. |
|
| 모델 | CN1000L |
CN1000R | ||
프로젝트 |
직선 스트로크 |
각도스트로크 |
||
| 단동 | 복동 | 단동 | 복동 | |
| Input 신호 | 4~20mA DC | 공급 압력 | 1.4~7kgf/cm2(20~100psi) | |
| 임피던스 | 250±15Ω | 스트로크 | 10~150mm 0~90° | |
| Trachea 인터페이스 | NPT1/4 | 전원 인터페이스 | NPT1/2(G1/2) | |
| Pressure 게이지inter | NPT1/8 | 방폭 등급 | Ex dmbⅡB(C)T6 Gb Ex iaⅡB(C)T6 Gb | |
| Protection 등급 | IP66 | Linearity | ±1%F.S ±2%FS | |
| 환경 온도 | -20℃~70℃ | Hysteresis | ±1%F.S | |
| Sensitivity | ±0.2%F.S±0.5%F.S | Air 소비량 | 3LPM(Sup=1.4kgf/cm2,20psi) | |
| Repeatability | ±0.5% | Flow 용량 | 80LPM(Sup=1.4kgf/cm2,20psi) | |
| Material | 주조 알루미늄 |
| 어떤 종류의 제품을 만들 수 있나요?eight | 2.7kg(6 lb) 2.8kg(6.2 Ib) |
|
CN1000 |
L선형 | S단동 | MEx dmbⅡBT 6 Gb |
1 10 ~ 40 mm(직선형) M6x40L (회전형) |
1 액추에이터 부피 90cm³ 미만 |
0없음 |
| R회전형 | D복동 | CEx dmbⅡCT6 Gb |
2 40 ~ 70 mm(직선형) M6x63L (회전) |
2 액추에이터 부피 90 ~ 180 cm³ | 1 +PTM(내장 밸브 위치 피드백) | |
|
_____ |
_____ |
IEx iaⅡB T6 Gb |
3 70~100mm(선형) M8x40L (회전형) |
3 액추에이터 부피 180cm³ 초과 | 2 +PTM(외부 밸브 위치 피드백) | |
|
_____ |
_____ |
PEx iaⅡCT6 Gb |
4 100~130mm(선형) M8x63L (회전형) |
_____ |
3 +L/S(내장 리미트 스위치) | |
|
_____ |
_____ |
N방폭 아님 |
5 130~150mm(선형) NAMUR (회전형) |
_____ |
4 +L/S(외부 리미트 스위치) | |
|
_____ |
_____ |
_____ |
_____ |
_____ |
5 +PTM+L/S(내장 밸브 위치 피드백 및 리미트 스위치) |
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는풀 컨테이너 자동화 부품 수출 서비스 및 판매공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,
황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브 /공기 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있나요?
A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
고온 환경 대책 A:
G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출 방지를 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 나사산의 변형을 통해 밀봉이 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요? A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요? 초점
고온 환경 대책 극저온 환경 대책
| 씰 | 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) |
| 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 | 초저 이슬점 건조 (냉동 + 흡착식), 열 추적 |
| 금속 부품 | 확장 간격 확보 | 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응결 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 |
