제품 상세 정보:
|
| 공기의 압력: | 0.14 ~ 0.7mpa | 출력 압력: | 0.02 ~ 0.5mpa |
|---|---|---|---|
| 특성: | 선의 | 형태재: | 알루미늄 합금 분무 공정 |
| 온도: | -20℃ ~ +70℃ | 히스테리시스 오류: | 1%(단일 동작) |
| 액션 유형: | 01싱글액션 | ||
| 강조하다: | 전기 및 가스 밸브 로케이터,고급 전기 가스 밸브 로케이터 |
||

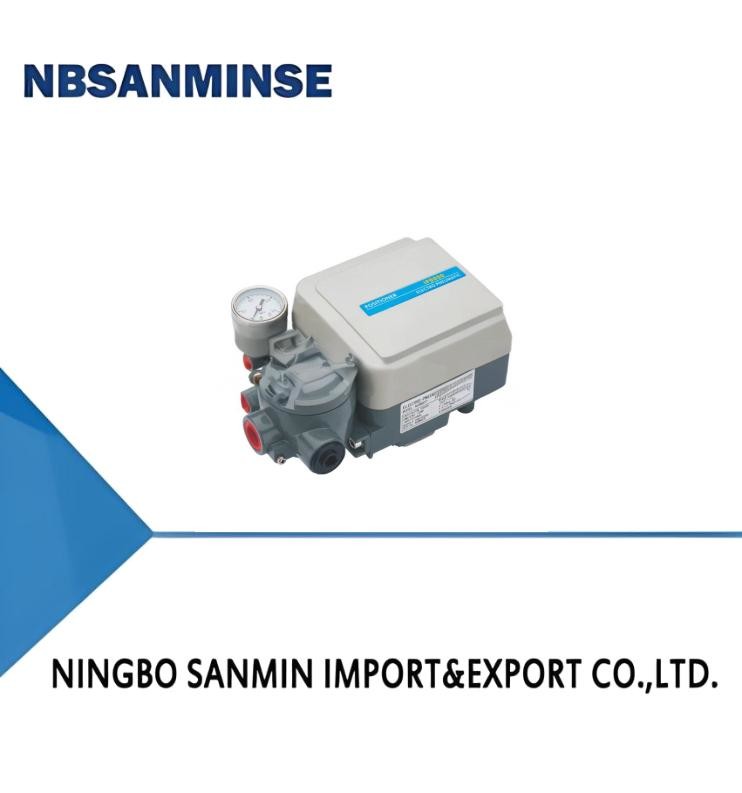

IP8000/8100형 전기 및 가스 밸브 로케이터 |
|
 |
1. 5 ~ 200Hz 내에서 공진 현상이 없습니다. 2. 정방향 작동 및 반응, 단동 및 복동 전환 용이. 3. 소형 액추에이터의 경우 로케이터 스로틀링을 좁혀 진동을 방지할 수 있습니다. 4. 공기 소비량이 적고 경제성이 좋습니다. 5. 1/2 포인트 및 공정 제어 범위 내에서 교체 부품 없이 달성 가능. |
| 1. 제품 개요 IP8000형 전기 및 가스 밸브 로케이터 및 액추에이터는 컨트롤러 또는 제어 시스템에서 4 - 20mA DC 전류 신호를 받아 공압 액추에이터 세트에 맞춰 공기 압력을 변환하여 위치를 제어합니다. |
|
| L고유 오차 | ± 1% (단동); ± 2% (복동) | |||
| 히스테리시스 오차 | 1% (단동); 2% (복동) | |||
| 데드 밴드 | 0.4% (단동); 0.8% (복동) | |||
| R정격 스트로크 | 0~ (10~100) mm [4분할 스트로크 (코너) 0~ (50°~90°)] | |||
| 공기 압력 | 0.14~0.7MPa | |||
| 입력신호 | 4~20mA.DC (일반); 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC | |||
| O출력 압력 | 0.02~0.5MPa | |||
| 공기 소비량 | 단동 액추에이터: 5 L/min (공급 압력 0.14MPa); 복동 액추에이터: 11 L/min (공급 압력 0.7MPa) | |||
| O출력 특성 | 선형 | |||
| 환경온도 | (일반 온도형) -20℃ ~ +70℃ | |||
| R상대 습도 | 5%~100% | |||
| 방폭형 (등급) | 방폭형 (Ex dⅡBT6 Gb); 본질안전형 (Ex iaⅡCT6 Gb) | |||
| I입력 임피던스4~20mA.DC/240±10 Ω (20℃ 기준); 0~10mA.DC/950±30 Ω (20℃ 기준); 4~20mA 본질안전형 | 공기 공급 연결부 | |||
| ZG 1/4 (일반), NPT 1/4 | 전원 인터페이스 | |||
| G1/2 (일반), NPT 1/2 | 외형 | |||
| 재질알루미늄 합금 스프레이 공정 | 전체 | |||
| 치수218x162x100 (mm) 직선 스트로크; 251x162x100 (mm) 4분할 회전 (길이×너비×높이)W | 중량 | |||
| 황동, 알루미늄M | 모델 | |||
| 배달 스트로크작동 유형 | T | ype of protection (폭발성 분위기용 전기 기기) | IP8000 직선형 | |
|
01 단동 |
D Ex dⅡBT6 Gb | 100 각도 스트로크 | 02 복동 | |
| I ExiaⅡCT6 Gb | _____ | _____ | ||
| Q: 무료 샘플을 제공해 주실 수 있나요? | Q: 무료 샘플을 제공해 주실 수 있나요? | A: 네, | ||
제품에 따라 다르지만,
문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇인가요? A: 저희 사업 범위는
전체 컨테이너 자동화 부품 수출 서비스 및 판매
공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅 , 압력 게이지 등입니다.Q:어떤 종류의 제품을 만들 수 있나요?
A: 스테인리스 스틸,황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압밸브 / 솔레노이드 밸브 / 전기 밸브 / 수도 밸브 /공압 밸브/공압 실린더 /유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터가 영국식 또는 미터식 시스템인가요? PT, NPT 및 G 나사산의 차이점은 무엇인가요?
A:
씰 G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브로, 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요? A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
초점고온 환경 대책 극저온 환경 대책
씰 불소 고무, PTFE
| 저온 니트릴, 실리콘 고무, 폴리우레탄 | 윤활 | 고온 합성 그리스 (저휘발성) |
| 저온 그리스 (저유점, 저점도) | 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저 이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 팽창 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고온 내성 등급 코일, 방열, 저소비 전력 |
| 단열 상자 설치, 국소 가열, 냉간 응결 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
