제품 상세 정보:
|
| 암호: | 20A-15 20A-20 20A-25 20A-32 20A-40 20A-50 | 공칭 직경: | 15 20 25 32 40 50 |
|---|---|---|---|
| 파이프 스레드: | 1/2 "3/4"1 "11/4"11/2 "2" | 부품명: | 밸브 바디, 밸브 커버, 밸브 식별 씰링 밸브 스템 필러 Shim |
| 재료: | 회색 주철, 가단성 황동, 스테인레스 스틸 황동, 스테인레스 스틸 PTFE 석면 고무 시트 | 공칭 압력: | 1.6MPa |
| 강도 시험 압력: | 2.4MPa | 밀봉 테스트 압력: | 1.6MPa |
| 작동 온도: | 150℃ 이하 | 작동 매체: | 물, 증기, 기름 |
| 강조하다: | 20A-15 글로브 밸브,20A-20 글로브 밸브,PTFE 석면 고무 시트 글로브 밸브 |
||

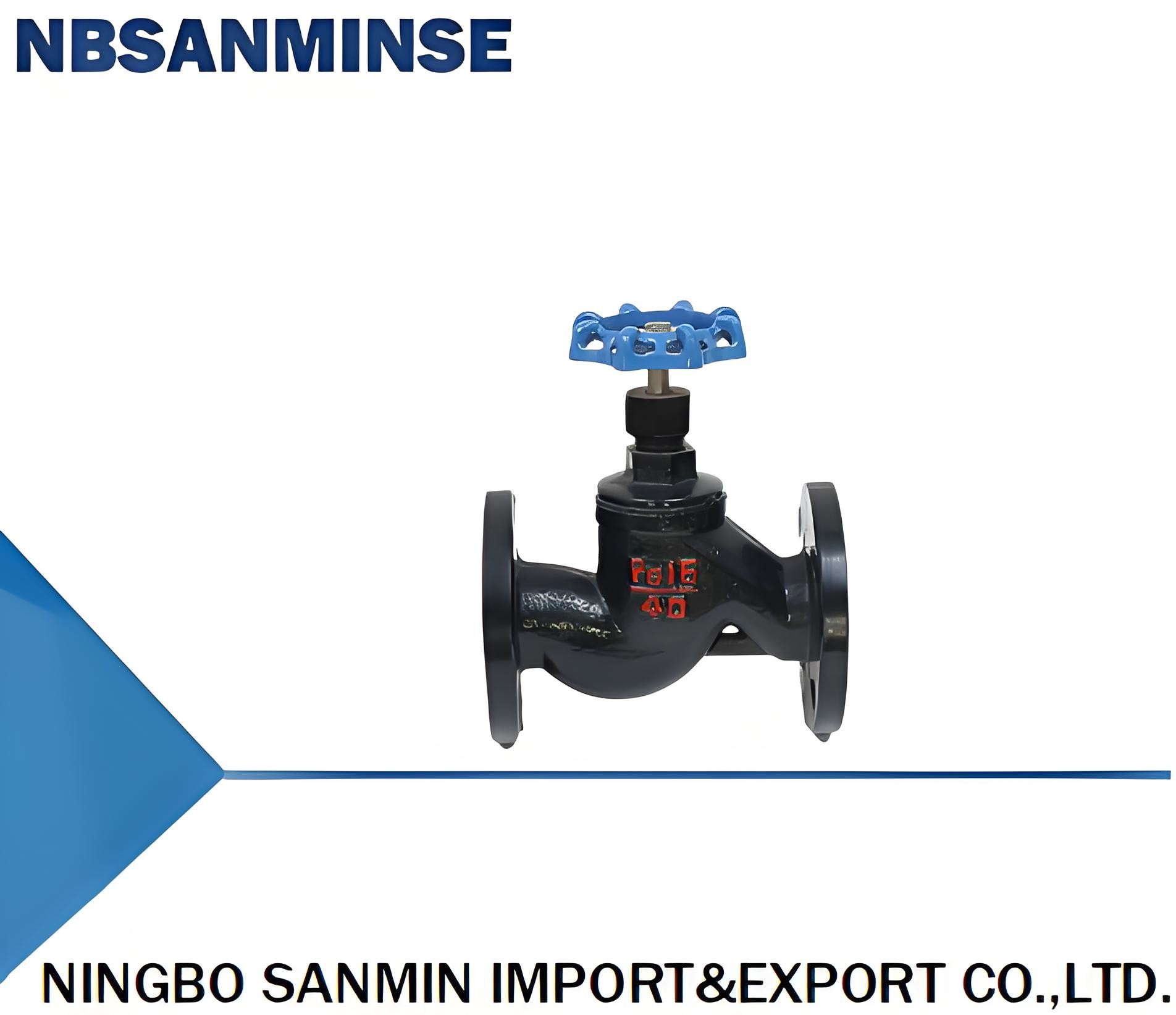

플랜지형 글로브 밸브는 주로 온도 200℃ 이하, 압력 PN1.6의 증기 파이프라인에 사용되어 파이프라인 매체를 개폐하거나 유량을 조절합니다. 201 J41T-16 J41H-16 J41F-16 코드: 204 J11T-16 J11H-16 J11F-16 내부 나사 스톱 밸브 주요 기술 매개변수 공칭 압력 PN1.6MPa 강도 시험 압력 2.4 밀봉 시험 압력 1.6 작동 온도 ≤ 150 ℃ 작동 매체: 물, 증기, 오일 주요 부품 재질 부품명 재질 밸브 본체, 밸브 커버, 밸브 식별 회색 주철, 단조 밀봉 링 황동
수처리 시스템에서의 밸브 적용:
감압 밸브: 수돗물의 압력을 조절하여 수도관 및 물 소비 장비가 안전 범위 내의 압력을 견디도록 하고 과도한 수압을 방지하는 데 사용됩니다.
체크 밸브: 워터 펌프 출구에 설치하여 물이 워터 펌프로 역류하는 것을 방지하고 워터 펌프를 보호합니다.
혼합 밸브: 냉수와 온수를 혼합하여 일정한 온도의 온수를 제공하며, 온수기 및 태양열 시스템에 일반적으로 사용됩니다.
수처리 시스템에서의 조인트 적용:
정원 관개: 커넥터를 사용하여 수도꼭지, 수도관 및 스프링클러를 연결하여 정원의 자동 급수를 실현합니다.
정수기 연결: 커넥터는 정수기의 각 필터 요소와 물의 입구 및 출구를 연결하여 조립 및 유지 보수를 용이하게 합니다.
수도관 연결: 복잡한 수로 시스템에서 커넥터를 사용하여 다양한 길이의 호스를 연결하여 완전한 급수 네트워크를 형성합니다.
| 코드 | 공칭 직경 | 파이프 나사 G | 크기(mm) | 부품명 | 재질 | ||||
| L | S | H | H1 | DO | |||||
| 20A-15 | 15 | 1/2" | 90 | 27 | 120 | 129 | 60 | ||
| 20A-20 | 20 | 3/4" | 100 | 34 | 126 | 136 | 60 | 밸브 본체, 밸브 커버, 밸브 식별 | 회색 주철, 가단성 |
| 20A-25 | 25 | 1" | 120 | 46 | 140 | 154 | 80 | 밀봉 링 | 황동, 스테인리스 스틸 |
| 20A-32 | 32 | 11/4" | 140 | 55 | 152 | 162 | 90 | 밸브 스템 | 황동, 스테인리스 스틸 |
| 20A-40 | 40 | 11/2" | 170 | 65 | 165 | 180 | 90 | 필러 | PTFE |
| 20A-50 | 50 | 2" | 200 | 75 | 178 | 200 | 100 | 심 | 석면 고무 시트 |
| 공칭 압력 | 1.6Mpa | ||||||||
| 강도 시험 압력 | 2.4Mpa | ||||||||
| 밀봉 시험 압력 | 1.6Mpa | ||||||||
| 작동 온도 | ≤150℃ | ||||||||
| 작동 매체 | 물, 증기, 오일 | ||||||||
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는수출 자동화 부품의 서비스와 컨테이너 전체 판매공기 실린더, 공기 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,
, 황동, 알루미늄재질 가공을 많이 할 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전동 밸브 /수도 밸브/공압 밸브 /공기 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?
A: 네, Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
고온 환경 대책 A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원추형이며 내부 및 외부 나사는 조일 때 점점 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 밀봉 효과를 높이기 위해 일반적으로 실란트 또는 테이프와 함께 사용됩니다.
G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원추형 튜브입니다. NPT는 60도의 치형 각도를 가진 원추형 튜브이며 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요? A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 하나요? 중점 사항
고온 환경 대책 극저온 환경 대책
| 씰 | 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) |
| 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 | 초저 이슬점 건조 (냉동 + 흡착식), 열선 |
| 금속 부품 | 확장 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국소 가열, 냉간 응축 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 |
