제품 상세 정보:
|
| 암호: | TL-104-15C/D TL-104-20C/D | 크기(mm): | 1/2NPT 3/4NPT |
|---|---|---|---|

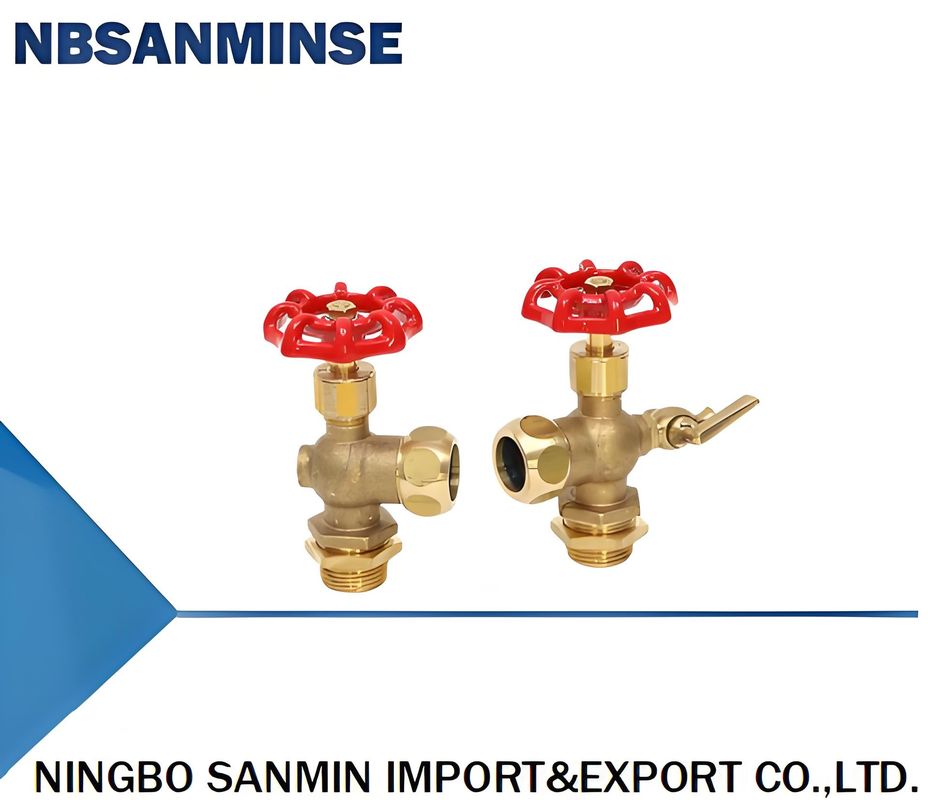

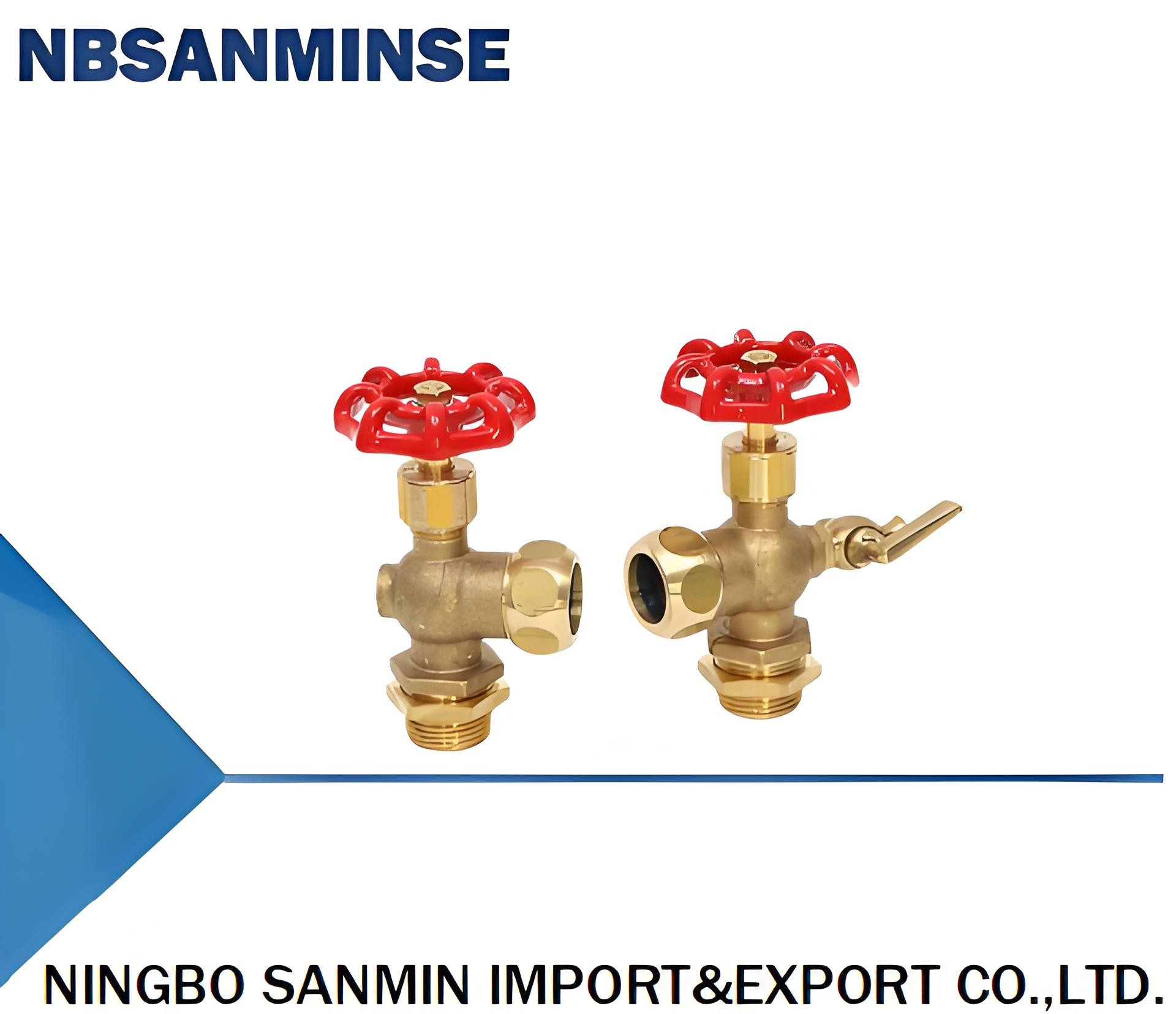

| 부품명: | 액체 레벨 게이지 밸브 | 재료: | 황동 ptfe 주철 |
| 공칭 압력: | 0.6Mpa | 강도 시험 압력: | 1.0Mpa |
| 밀봉 테스트 압력: | 0.6Mpa | 작동 온도: | 200℃ 이하 |
| 작동 매체: | 물, 증기 | ||
| 강조하다: | 액체 레벨 가이드 차 배럴 오븐,차 배럴 오븐 액체 레벨 가이드 |
||
J29T-6T 수위계 주요 기술 파라미터 정격 압력 PN0.6MPa 강도 시험 압력 1.0 밀봉 시험 압력 0.6 작동 온도 ≤ 200 ℃ 작동 매체: 물, 증기
| 코드 | 크기(mm) | 부품명 | 재질 | ||||
| D0 | D1 | D2 | L1 | L2 | 밸브 본체 | 황동 | |
| TL-104-15C/D | 50 | 1/2NPT | 14 | 35 | 15 | 밀봉 요소 | PTFE |
| TL-104-20C/D | 50 | 3/4NPT | 19 | 45 | 20 | 핸드휠 | 주철 |
| 정격 압력 | 0.6Mpa | ||||||
| 강도 시험 압력 | 1.0Mpa | ||||||
| 밀봉 시험 압력 | 0.6Mpa | ||||||
| 작동 온도 | ≤200℃ | ||||||
| 작동 매체 | 물, 증기 | ||||||
제품 설명서
코드: TL-104-15B1 B2,B3
명칭: 티 스토브 액체 레벨 게이지
(1) 정격 압력 PN0.6MPa;
(2) 강도 시험 압력 1.0 MPa;
(3) 밀봉 시험 압력 0.6 MPa;
(4) 작동 온도 ≤ 200 ℃.
이 수위계는 다양한 소형 압력 용기 및 액체 저장 용기에 적합하며 액체 레벨을 표시합니다. 밸브 본체 재질은 HPb59-1 황동(단조), 밀봉 표면은 구리 합금, 주철 핸드휠, 고붕규산 유리관 등으로 제작됩니다. 설치 시 수위계 밸브의 외부 나사 D1은 용기의 내부 나사와 일치해야 합니다. 본 제품의 밸브 본체 나사 연결로 인해 하나의 사양에 세 가지 다른 유형의 나사 연결이 가능합니다(자세한 내용은 첨부 표 참조).
| 일련 번호 | 제품 코드 | 유리관 외경 D | 연결 나사 D1 | 간 보호 거리 | 설치 크기 L1 | 중심 거리 L |
| 01 | 104-15B1 | 12~12.3 | G1/2 | 21 | 28 | 사용자 요구에 따라 맞춤 설정(유리관, 밀봉 링, 보호 로드 관련 치수 결정)은 아래 표 참조 |
| 02 | 104-15B2 | 12~12.3 | 1/2 NPT | 21 | 28 | |
| 03 | 104-15B3 | 12~12.3 | ZG1/2 | 21 | 28 | |
| 참고: 제품 코드 104-15B1이 공장을 떠날 때 상하단 밸브에는 각각 하나의 나사 D1 압축 너트가 장착됩니다. | ||||||
| 번호 | 중심 거리 L | 코드 | 사양 | 유리관 | |
| 외경 | 길이 | ||||
| 01 | 300 | 104-15B1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15B1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15B1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15B1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15B2 | 1/2 NPT | 12 | 266 |
| 06 | 350 | 104-15B2 | 1/2 NPT | 12 | 316 |
| 07 | 400 | 104-15B2 | 1/2 NPT | 12 | 366 |
| 08 | 500 | 104-15B2 | 1/2 NPT | 12 | 466 |
| 09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
| 명칭 | 상단 밸브 | 하단 밸브 | 배출 밸브 | 유리관 | 보호 로드 |
| 수량 | 1 | 1 | 1 | 1 | 2 |
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는자동화 부품 수출업체 서비스(전체 컨테이너), 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,황동, 알루미늄
재질 가공 등 다양한 종류를 만들 수 있습니다.고압 밸브/솔레노이드 밸브/전동 밸브/ 수도 밸브/공압 밸브/ 공압 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작합니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사의 차이점은 무엇인가요?
A:
불소 고무, PTFE G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 60도 치형 각도를 가진 원뿔형 튜브이며 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm ²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요? A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 하나요?
중점 사항
고온 환경 대책극저온 환경 대책 밀봉
불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
| 윤활 | 고온 합성 그리스(저휘발성) | 저온 그리스(저유점, 저점도) |
| 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 | 초저 이슬점 건조(냉동 + 흡착식), 열선 |
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국소 가열, 냉간 응축 방지 |
| 설치 | 열원으로부터 멀리 떨어뜨리고, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고, 단열재로 감싸기 |
