제품 상세 정보:
|
| 입력 전압: | 220V-240V/380V-440V | 전원 어댑터: | 0.75kW - 160MW |
|---|---|---|---|
| 출력 전류: | 2.1A-304A | 주파수 범위: | 0Hz - 3000Hz |
| 출력 전압: | 0-240V/0-440V | 운영 템피: | -20~+50도 |
| 보호 수준: | IP54 | ||
| 강조하다: | 고성능 벡터 인버터,FL710 시리즈 벡터 인버터 |
||
입력 전압 AC220V 0.75KW-5.5KW
입력 전압 AC380V 0.75KW-450KW

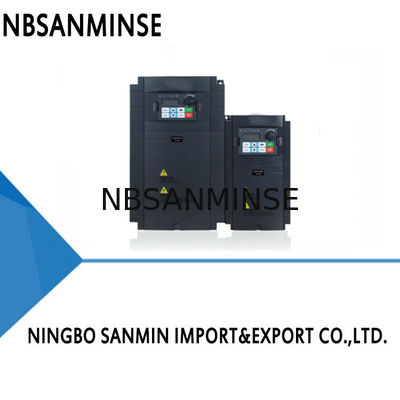

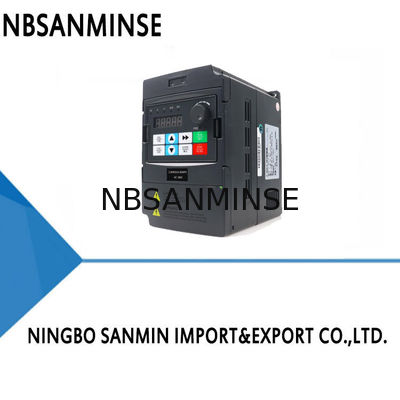

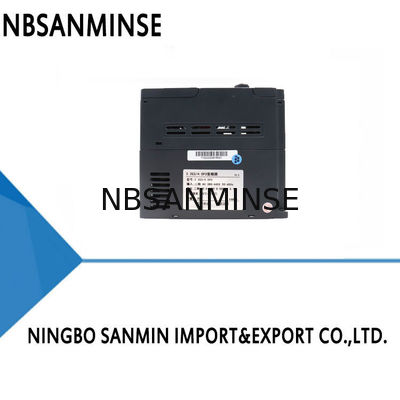

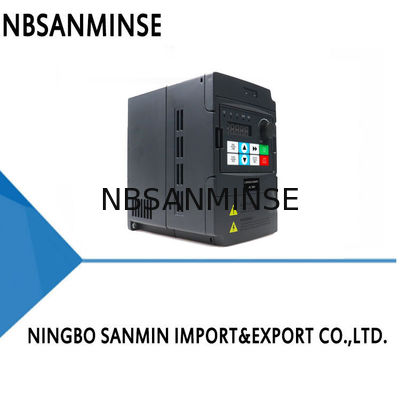

FL710 시리즈 인버터 는 일반용 고성능 전류 벡터 인버터이며, 주로 3단계 AC 비동기 모터의 속도를 제어 및 조정하는 데 사용됩니다.이 시리즈는 고성능 벡터 제어 기술을 채택, 낮은 속도와 높은 출력 토크, 좋은 역학적 특성, 슈퍼 과부하 용량, 사용자 프로그래밍 기능 및 배경 모니터링 소프트웨어, 통신 버스 기능 증가다양한 PG CARDS를 지원합니다, 기능이 풍부하고 강하고 안정적인 성능의 조합입니다.
제품 특성
●최고의 낮은 주파수 성능
현재 벡터 제어 알고리즘, 높은 시작 토크와 안정적인 낮은 속도 토크 출력을 실현
●대전압 입력
넓은 전압 입력, 전압 불안정성 사용에 대한 좋은 반응
● 광범위 한 적용
그것은 다양한 현장 제어 요구 사항을 실현하는 것을 촉진하기 위해 풍부한 산업 응용 소프트웨어 기능을 통합합니다.
●내장 제동장치
콤팩트 메커니즘 설계, 내장 브레이크 유닛 (표준 구성이 18.5kw 이하)
●RS485 통신
전체 제품 시리즈는 표준 RS485 일련 통신 인터페이스로 구성되어 있으며 표준 Modbus 통신 프로토콜을 채택합니다.
●완전 보호
포괄적인 보호 기능, 모든 종류의 로드 돌연변이 및 비정상적인 사용 환경을 처리하기 쉽습니다
●고속 보안
제품 전체 시리즈는 높은 JCame retardant 물질을 채택하고 높은 신뢰성 주요 회로 연결 제품 사용의 안전을 보장
제품 정보
|
제품 모델 |
힘 어댑터 |
입력 전압 |
출력 전류 |
설치 거리 |
전체적으로 크기 |
포장 크기 |
순중량 |
총중량 |
| W*H | L*W*T | L*W*T | ||||||
| FL710 | 4KW |
220V-240V 50~60Hz 단단계 220V-240V 50Hz-60HZ 380V~440V 50~60Hz 3단계 380V~440V 50Hz-60HZ |
17A | 128*228MM | 240*140*180MM | 302*185*235MM | 20.75kg | 30.2kg |
| FL710 | 5.5KW | 25A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.85KG | 30.3kg | |
| FL710 | 0.75KW | 2.1A | 88*140MM | 151*100*138MM | 215*142*183MM | 10.05KG | 10.3kg | |
| FL710 | 1.5KW | 3.8A | 88*140MM | 151*100*138MM | 215*142*183MM | 10.05KG | 1.35KG | |
| FL710 | 2.2KW | 5.1A | 88*140MM | 151*100*138MM | 215*142*183MM | 10.05KG | 1.35KG | |
| FL710 | 4KW | 8.5A | 128*228MM | 240*140*180MM | 302*185*235MM | 20.75kg | 3.15KG | |
| FL710 | 5.5KW | 13A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.85KG | 325kg | |
| FL710 | 7.5KW | 16A | 128*228MM | 240*140*180MM | 302*185*235MM | 20.9KG | 3.35KG | |
| FL710 | 11KW | 24A | 128*228MM | 240*140*180MM | 302*185*235MM | 30.3kg | 3.45KG | |
| FL710 | 15KW | 32A | 187*305MM | 323*205*205MM | 395*285*300MM | 50.6kg | 60.5kg | |
| FL710 | 18.5KW | 36A | 187*305MM | 323*205*205MM | 395*285*300MM | 50.75kg | 6.65KG | |
| FL710 | 22KW | 44A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.85KG | 60.75kg | |
| FL710 | 30KW | 58A | 235*443MM | 465*285*225MM | 560*385*335MM | 160.1kg | 170.6kg | |
| FL710 | 37KW | 70A | 235*443MM | 465*285*225MM | 560*385*335MM | 160.3kg | 170.8KG | |
| FL710 | 45KW | 90A | 235*482MM | 510*320*256MM | 605*425*355MM | 220.75kg | 240.6kg | |
| FL710 | 55KW | 110A | 235*482MM | 510*320*256MM | 605*425*355MM | 230.05KG | 240.9KG | |
| FL710 | 75KW | 152A | 240x626MM | 650*380*275MM | 765*480*321MM | 37kg | 400.1kg | |
| FL710 | 90KW | 172A | 240*626MM | 650*380*275MM | 765*480*321MM | 370.75kg | 410.5kg | |
| FL710 | 110KW | 205A | 240*626MM | 650*380*275MM | 765*480*321MM | 380.5kg | 4225kg | |
| FL710 | 132KW | 253A | 320*730MM | 750*495*325MM | 850*595*395MM | 590.5kg | 690.5kg | |
| FL710 | 160KW | 304A | 320*730MM | 750*495*325MM | 850*595*395MM | 610.5kg | 710.3kg |
설치 전선
터미널 기능 설명
|
터미널 이름 |
터미널 사용 |
설정 및 설명 |
|
R |
인버터 전원 공급 장치: 380V 모델은 R,S 및 T에 연결됩니다. 220V 모델은 R,S 또는 R,T에 연결됩니다. |
공기 스위치는 인버터 입력 전원 공급 장치의 앞쪽 끝에서 과류 보호 장치로 사용되어야 합니다. 누출 보호 스위치가 추가되면,누출 스위치의 오작동을 방지하기 위해, 200mA 이상의 감도와 100 ms 이상의 작동 시간을 가진 장비를 선택하십시오. |
|
S |
||
|
T |
||
|
U,V,W |
엔진에 연결된 인버터 출력 |
누출 전류를 줄이기 위해, 모터 연결 라인은 50 미터를 초과해서는 안 됩니다". |
|
PE |
지상화 |
인버터는 잘 땅에 있어야 합니다 |
|
X1 |
X1/X2/X3/X- 4/X5/X6/X7 및 COM 사이의 연결은 효과적이며 다른 기능은 각각 F4.00~F4.06 매개 변수로 설정됩니다.또한 고속 펄스 입력 포트로 프로그래밍 할 수 있습니다., 아래와 같이 F4.06 기능 설명 |
입력, 0~24V 레벨 신호, 낮은 효과 레벨, 5mA |
|
X2 |
||
|
X3 |
||
|
X4 |
||
|
X5 |
||
|
X6 |
||
|
X7 |
||
|
AI1 |
전류 또는 전압 아날로그 입력을 수신 |
입력 전압 범위: 0-10v 입력 전류 범위: 0-20ma |
|
AI2 |
현재 아날로그 입력만 수신 |
입력 전압 범위: 0-10v |
|
AO1 |
아날로그 출력 신호 1 |
출력, 0-10v DC 전압 |
|
AO2 |
아날로그 출력 신호 2 |
출력, 0-10v DC 전압 |
|
24V |
24V는 디지털 신호 입력 단말기의 일반적인 전원 공급원입니다". |
최대 출력 전류 200mA |
|
10V |
10V는 아날로그 입력 및 출력 단말기의 공통 전원 공급 장치입니다. |
최대 출력 전류 20mA |
|
COM |
신호 공통 단말기 |
GND로 고립된 내부 |
|
GND |
신호 공통 단말기 |
COM로 고립된 내부 |
|
AVI |
0-10V 신호 입력 |
0-10V 신호 입력 |
|
TA |
다기능 릴레이 출력 단말기로 정의된 프로그래밍 가능, 최대 99 종류, F5.02 단말기 기능 소개 참조 |
TA-TB: 정상적으로 닫힌, TA-TC: 정상적으로 열린 연락 용량: AC 250V / 3A DC 24V / 2A |
|
결핵 |
||
|
TC |
산업용
그것의 우수한 성능과 강력한 기능을 가진 FL710 시리즈 기계는 광범위한 장비 속도 규제 및 자동화 요구 사항의 설계에 사용됩니다.,기계 도구, 포장, 식품, 팬, 물 펌프 및 기타 산업.
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
