제품 상세 정보:
|
| 재료: | 탄소강 | 압력: | 31.5MPA (315bar) |
|---|---|---|---|
| 포트 크기: | NPT/G1/4,3/8,1/2,3/4,1 | 온도: | -20-+80C |
| 보증: | 1년 | ||
| 강조하다: | 숫형 스레드 수력 볼 밸브,암나사산 수력 볼 밸브,NPT 수력 볼 밸브 |
||

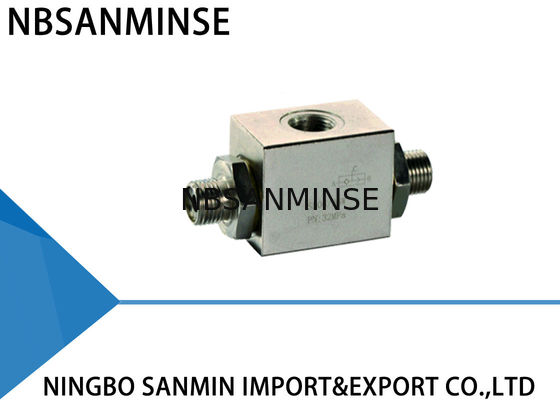

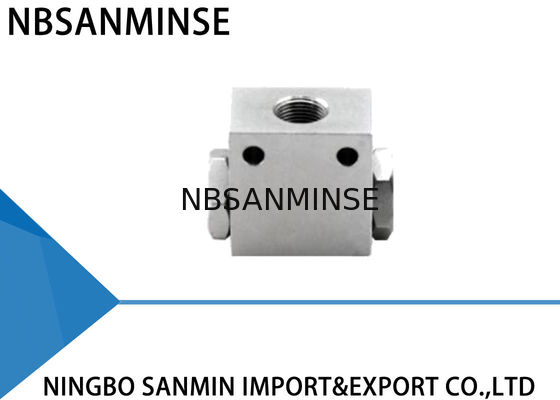

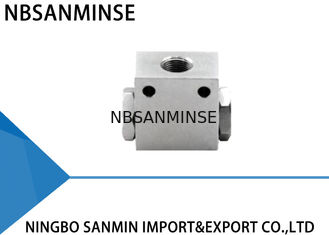

VU/SF 시리즈 셔틀 밸브(-20-+70°C) 유압 산업 밸브 수나사 암나사
유압 3방향 셔틀 밸브는 주로 리버싱 밸브로 사용되어 밸브 코어의 위치를 변경하여 유압유의 흐름을 다른 오일 경로로 제어함으로써 유압 액추에이터의 작동 변환을 실현합니다. 방향 제어 또는 스위칭 기능이 필요한 유압 시스템, 다양한 유압 기계, 자동 생산 라인 및 테스트 장비 제어 등에 널리 사용됩니다.
기본 기능 및 원리
리버싱 기능: 3방향 셔틀 밸브의 핵심 기능은 유압유 흐름의 리버싱을 실현하는 것입니다. 즉, 유압유가 다른 오일 경로 간에 흐름 방향을 전환하도록 제어합니다.
밸브 코어 제어: 내부 밸브 코어(일반적으로 핸들 또는 전기 장치로 구동됨)가 다른 위치에 있을 때 다른 오일 회로가 연결되거나 분리되어 메인 오일 회로와 분기 오일 회로 간의 연결이 변경됩니다.
적용 분야
유압 기계: 다양한 유압 동력 기계에서 3방향 셔틀 밸브는 오일 실린더의 확장 및 수축, 유압 모터의 조향을 제어하여 굴삭기의 버킷 작동 스위치와 같은 다양한 작동의 변환을 실현하는 데 사용됩니다.
자동 제어: 자동 생산 라인에서 3방향 셔틀 밸브는 다른 제어 요소와 협력하여 작업물 클램핑, 공급 및 위치 지정과 같은 일련의 작동에 대한 시퀀스 제어를 실현할 수 있습니다.
테스트 장비: 일부 유압 테스트 벤치에서 3방향 셔틀 밸브는 다양한 성능 테스트를 위해 다른 테스트 루프를 전환하는 데 사용될 수 있습니다.
항공기 유압 시스템: 항공기 유압 시스템의 다양한 밸브 중 하나로, 3방향 셔틀 밸브는 항공기에서 랜딩 기어의 수축 및 확장과 같은 다양한 유압 구동 부품의 작동을 제어하는 데 사용됩니다.
| VUSF | 나사 | DN(mm) | L/Min | PN(bar) |
| VUSF-06 | NPT/G1/4 | 06 | 20 | 500 |
| VUSF-10 | NPT/G3/8 | 10 | 45 | 500 |
| VUSF-13 | NPT/G1/2 | 13 | 80 | 500 |
| VUSF-20 | NPT/G3/4 | 20 | 110 | 350 |
| VUSF-25 | NPT/G1 | 25 | 150 | 300 |
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 사업 범위는 어떻게 되나요?
A: 저희 사업 범위는전체 컨테이너 자동화 부품 수출업체 서비스 및 판매공기 실린더, 공기 공급 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공기 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.
Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작해 왔습니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q:보증이 제공되나요? A: 네, 일반적으로 제품은 1년 품질 보증입니다.Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사의 차이점은 무엇인가요?A:G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며, 내부 및 외부 나사는 조일수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 일반적으로 실란트나 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
초저 이슬점 건조(냉동 + 흡착식), 열선 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
초점
고온 환경 대책
극저온 환경 대책 씰
불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스(저휘발성)
저온 그리스(저유점, 저점도)공기 공급 처리 냉각 강화, 효율적인 수분 제거
초저 이슬점 건조(냉동 + 흡착식), 열선 금속 부품
| 팽창 간격 확보 | 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 |
| 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국소 가열, 냉간 응축 방지 | 설치 |
| 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | |
