제품 상세 정보:
|
| 모델: | 100 시리즈 각도 시트 밸브 | 액추에이터 재료: | PA / 스테인레스 스틸 / 알루미늄 |
|---|---|---|---|
| 공칭 직경: | G3 / 8, G1 / 2, G3 / 4, G 1, G1 1 / 4, G1 1 / 2, G2, G2 1 / 2, G3 | 제어 기능: | 평상시 열림 / 닫힘 |
| 본체 재질: | 스테인레스 강 304 / 316 / 316L | 연기형: | 단일 연기 / 이중 연기 |
| 강조하다: | 스테인레스 강 공기 피스톤 공기 밸브,PA 공기 피스톤 공기 밸브,공기 피스톤 공기 밸브가 두배로 작동합니다 |
||

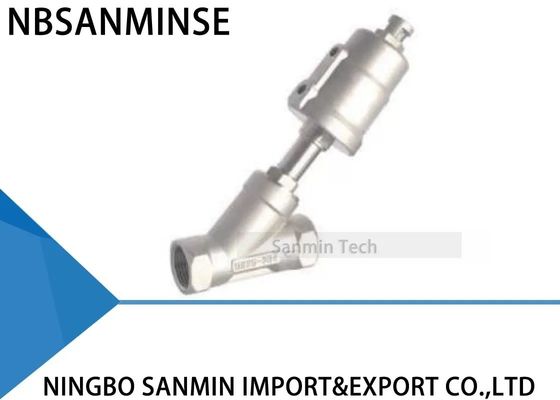

앵글 시트 밸브 공압 피스톤 에어 밸브 2웨이 스테인리스 스틸 밸브 (공기, 오일, 가스 충진기, 질소용)
| 제어 기능 | 작동 방식 | 유체 흐름 방향 | 수격 | 적용 분야 |
| 상시 폐쇄 | 단동식 | 상류 | 예 |
압축성 유체(가스 및 증기 등) 및 비교적 저압의 액체 |
| 하류 | 아니요 | 수격 방지 배관용, 일정 압력 차이 견딤 | ||
| 복동식 | 상류 | 예 | 안정적인 성능, 압력 차이 견딤; 비상 시 자동 폐쇄. | |
| 하류 | 아니요 | 더 나은 수격 방지가 필요한 배관용, 큰 압력 차이 견딤. | ||
| 상시 개방 | 상류 | 예 | 밸브가 열린 상태를 유지하는 배관용. 소음기가 분리될 때 복동식 및 상시 개방. | |
| 하류 | 아니요 | 밸브가 열린 상태를 유지하고 수격 방지 기능이 있으며, 소음기가 분리될 때 복동식 및 상시 개방
|
| 모델 사양 | 상시 폐쇄 | P010NC | P015NC | P020NC | P025NC | P032NC | P040NC | P050NC | P065NC | P080NC |
| 상시 개방 | P010NO | P015CO | P020NO | P025NO | P032NO | P040NO | P050NO | P065NO | P080NO | |
| 본체/액추에이터 재질 | S.S304 316 / PA | |||||||||
| 작동 방식 | 플런저 파일럿 | |||||||||
| 주변 및 유체 | 공기, 물, 오일. 증기(50CTS 벨로우즈) | |||||||||
| 포트 사이즈 | G3/8 | G1/2 | G3/4 | G 1 | G1 1/4 | G1 1/2 | G 2 | G2 1/2 | G 3 | |
| 호칭 지름 (mm) | 13 | 13 | 18 | 24 | 31 | 35 | 45 | 61 | 80 | |
| Kv (m3/h) | 3.7 | 4.2 | 9 | 19 | 33 | 42 | 59 | 90 | 135 | |
|
모델 사양 |
상시 폐쇄 | S010NC | S015NC | S020NC | S025NC | S032NC | S040NC | S050NC | S065NC | S080NC |
| 상시 개방 | S010NO | S015NO | S020NO | S025NO | S032NO | S040NO | S050NO | S065NO | S080NO | |
| 본체/액추에이터 재질 | S.S304 316 /PA | |||||||||
| 시트 씰 | PTFE / FPM | |||||||||
| 스템 씰 | PTFE / FPM | |||||||||
| 피스톤 씰 | PTFE / FPM / NBR | |||||||||
| 유체 온도 | PTFE | -10~200 ℃ | ||||||||
| FPM | -10~150 ℃ | |||||||||
| 설치 | 하류 / 상류 | |||||||||
1: 각 제품 및 완전한 시리즈 공압 제품에 대한 다양한 스타일.
2: 빠른 배송을 위한 대량 재고.
3: 경쟁력 있는 가격으로 고품질.
4: 샘플 주문 및 소량 주문 가능.
5: 특별 요청에 따른 맞춤 제작.
6: 무료 제품 정보 제공.
7: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
8: 1년 품질 보증
당사 제품은 12개월 보증의 고품질이며, 페이팔 결제를 지원합니다.
Q: 무료 샘플을 제공할 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주십시오 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는컨테이너 전체 자동화 부품 수출 서비스 및 판매공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,에어 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q:어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸,
황동, 알루미늄재질 가공 등 다양한 종류를 만들 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브 /공기 실린더/유압 밸브/유압 축압기제품 등.Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?
A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q:
보증이 제공됩니까?
A: 네, 일반적으로 제품은 1년 품질 보증입니다.
고온 환경 대책 A:
G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산이 조여질수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프와 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사산은 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇입니까? A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까? 중점 사항
고온 환경 대책 극저온 환경 대책
| 씰 | 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 그리스(저휘발성) | 저온 그리스(저유점, 저점도) |
| 공급 공기 처리 | 냉각 강화, 효율적인 수분 제거 | 초저 이슬점 건조(냉동 + 흡착식), 열선 |
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응결 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 |
