제품 상세 정보:
|
| 연기형: | 이중 연기 | 체액: | 공기 (40um 필터 요소에 의해 필터링) |
|---|---|---|---|
| 운영 언론: | 0.1 ~ 1.0 MPa (14 ~ 145 psi) | 증거 압력: | 1.5 MPa (215psi) |
| 온도 C: | -20 ~ 70 | 속도 범위: | 30 ~ 500 mm/s |
| 조정할 수 있는 타격: | -10 ~ 0 mm | 쿠션형: | 범퍼 |
| 강조하다: | SMC 공기 실린더,인도된 압축 공기를 넣은 실린더 |
||

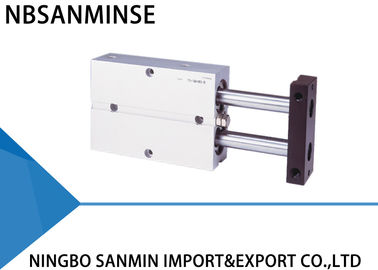

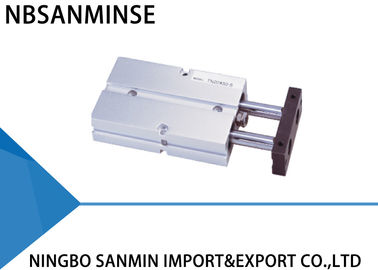

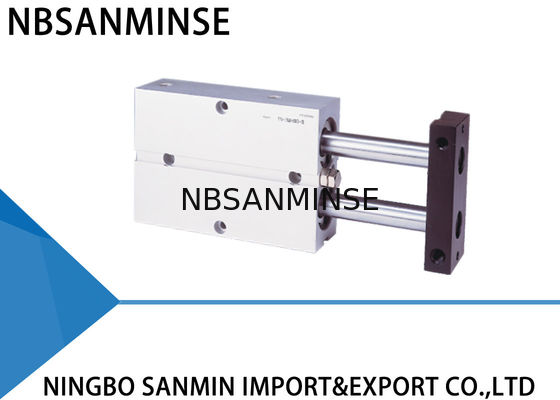

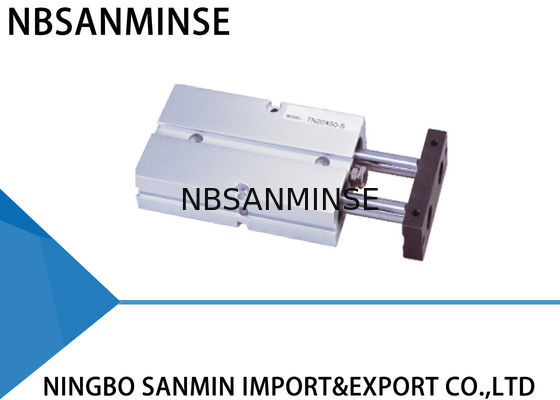

TN 시리즈 트윈 로드 실린더 복동식 에어택 유사 타입 고품질 산민
제품 특징
1. 기업 표준이 구현됩니다.
2. 내장형 설치 및 고정 모드는 설치 공간을 절약합니다.
3. 굽힘 및 비틀림 모멘트에 대한 저항성이 우수합니다.
4. 세 면의 장착 구멍은 다중 위치 장착을 용이하게 합니다.
5. 배럴 앞쪽의 범퍼는 실린더의 스트로크를 조절하고 충격을 완화할 수 있습니다.
6. 이 시리즈의 표준 구성에는 자석이 포함되어 있으며 자석이 없는 타입은 사용할 수 없습니다.
사양
| 보어 사이즈 (mm) | 10 | 16 | 20 | 25 | 32 |
| 작동 방식 | 복동식 | ||||
| 유체 | 공기 (40 um 필터 엘리먼트로 필터링) | ||||
| 작동 압력 | 0.1 ~ 1.0 MPa (14 ~ 145 psi) | ||||
| 내압 | 1.5 MPa (215psi) | ||||
| 온도 C | - 20 ~ 70 | ||||
| 속도 범위 mm/s | 30 - 500 | ||||
| 조절 가능한 스트로크 mm | -10 ~ 0 | ||||
| 스트로크 허용 오차 |
+1.0 0 |
||||
| 쿠션 타입 | 범퍼 | ||||
| 비회전 허용 오차 | ±0.4° | ±0.3° | |||
| 포트 사이즈 | M5 × 0.8 | 1/8” | |||
설치 및 사용
1. 작업 중 부하가 변동될 경우 충분한 출력 용량을 가진 실린더를 선택해야 합니다.
2. 고온 또는 부식성 조건에서는 내열성 또는 내식성이 있는 실린더를 선택해야 합니다.
3. 습도가 높거나 먼지가 많거나 물방울, 오일 먼지, 용접 찌꺼기가 있는 환경에서는 필요한 보호 조치를 취해야 합니다.
4. 실린더를 파이프라인에 연결하기 전에 파이프의 더러운 물질을 제거하여 입자가 실린더로 들어가는 것을 방지해야 합니다.
5. 실린더에 사용되는 매체는 40um 이하로 필터링해야 합니다.
6. 전면 커버와 피스톤이 모두 짧기 때문에 너무 큰 스트로크는 사용할 수 없습니다.
7. 저온 환경에서는 동결 방지 조치를 취하여 습기 동결을 방지해야 합니다.
8. 실린더는 정상 작동을 유지하고 수명을 연장하기 위해 작동 중 방사형 하중을 피해야 합니다.
9. 실린더를 분해하여 장기간 보관하는 경우 표면에 방청 처리를 하십시오. 흡입구 및 배출구에 방진 캡을 끼우십시오. 제조 및 안내의 정밀도가 높으므로 고정 블록이나 실린더 커버를 분해하지 마십시오.
왜 우리를 선택해야 하는가
1: 경쟁력 있는 가격으로 고품질.
2: 샘플 주문 및 소량 주문 가능.
3: 특별 요청에 따라 맞춤 제작.
4: 무료 제품 정보 제공.
5: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
Q: 무료 샘플을 제공할 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의하십시오 ina@pneuhydr.com 또는 whatsapp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는수출 자동화 부품 서비스 (전체 컨테이너), 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공압 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q: 어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 수압 밸브 / 공압 밸브 / 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.
Q: 로고와 브랜드로 제품을 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증입니다. Q: 커넥터가 영국식 또는 미터식 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까?A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브이며 주로 북미에서 사용됩니다.Q: 압력 단위 (MPa, bar, psi, kg/cm ²)를 변환하는 방법은 무엇입니까?A: 1MPa=10bar≈145psi≈10kgQ: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 고온 환경, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까?
주요 포인트
고온 환경 대책
제어 부품 씰
불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
저온 그리스 (저유점, 저점도)
공급 공기 처리
냉각 강화, 효율적인 수분 제거
초저 이슬점 건조 (냉동 + 흡착식), 열선
금속 부품확장 간격 확보 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지
제어 부품 고온 내성 등급 코일, 방열, 저전력 소비
| 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
