제품 상세 정보:
|
| 보어 크기: | 16-125 mm | 체액: | 공기 |
|---|---|---|---|
| 온도: | -10 ~ 60 ℃ | 반복성: | ± 0. 01 |
| 매끄럽게 하기: | 필요하지 않음 | 행동: | 이중 연기 |
| 강조하다: | 실린더를 잠그는 SMC,인도된 압축 공기를 넣은 실린더 |
||

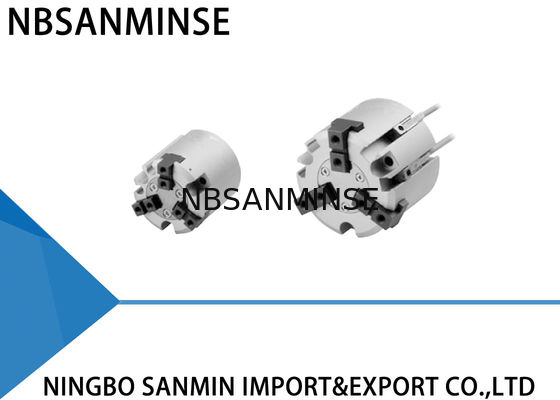

MHS3 시리즈 병렬형 에어 그리퍼 / 3 핑거 타입 φ 16 - φ 125 SMC 타입 유사
모델 / 사양
모델 : MHS3-16D, MHS3-20D, MHS3-25D, MHS3-32D, MHS3-40D, MHS3-50D, MHS3-63D, MHS3-80D, MHS3-100D, MHS3-125D
보어 사이즈 : 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
유체 : 공기
작동 압력 (MPa) : 0.2 ~ 0.6, 0.1 ~ 0.6
주변 및 유체 온도 (℃) : -10 ~ 60℃
반복 정밀도 (mm) : ±0.01
최대 작동 빈도 (c.p.m.) : 120, 60, 30
윤활 : 불필요
작동 방식 : 복동식
부품 구성
| 설명 | 재질 | 비고 |
| 본체 | 알루미늄 합금 | 하드 아노다이징 |
| 피스톤 | 알루미늄 합금 | 하드 아노다이징 |
| 캠 | 탄소강 | 열처리, 특수 처리 |
| 핑거 | 탄소강 | 열처리, 특수 처리 |
| 캡 | 알루미늄 합금 | 하드 아노다이징 |
| 엔드 플레이트 | 스테인리스 스틸 | |
| 피스톤 볼트 | 스테인리스 스틸 | |
| 자석 | - | |
| C형 스냅 링 | 탄소강 | 인산염 코팅 |
| 피스톤 씰 | NBR | |
| 로드 씰 | NBR | |
| 가스켓 | NBR | |
| 가스켓 | NBR | |
| 십자 접시 머리 나사 | 탄소강 | 아연 크로메이트 처리 |
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 저희 사업 범위는수출 자동화 부품의 서비스와공압 실린더, 공기 공급 장치, 솔레노이드 밸브,공압 밸브,전동 밸브,황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 저희는 다양한 종류의 스테인리스 스틸,
, 황동, 알루미늄재질 가공을 할 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브 / 공압 실린더/ 유압 밸브 / 유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 유명한 오리지널 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.
Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사산의 차이점은 무엇인가요?
극저온 환경 대책 G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가적인 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사산이 조여질수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사산은 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.
Q: 압력 단위 (MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?주요 고려 사항 고온 환경 대책
극저온 환경 대책 씰
| 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 | 윤활 |
| 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) | 공기 공급 처리 |
| 냉각 강화, 효율적인 수분 제거 | 초저이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 |
| 팽창 여유 확보 | 저온 인성을 가진 재료 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 |
| 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 |
| 열원으로부터 멀리 떨어뜨리고, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고, 보온재로 감싸기 | |
