제품 상세 정보:
|
| 보어 크기: | 4, 6, 10, 15mm | 행동: | 단일 연기, 봄 리턴 |
|---|---|---|---|
| 매끄럽게 하기: | 필수 님 (비 - 윤활유) | 피스톤 속도: | 50 내지 500 밀리미터 / Ｓ |
| 쿠션: | 없음 | 로드 엔드 스타일: | 스레드 / 스레드없이 |
| 강조하다: | SMC 공기 실린더,인도된 압축 공기를 넣은 실린더 |
||

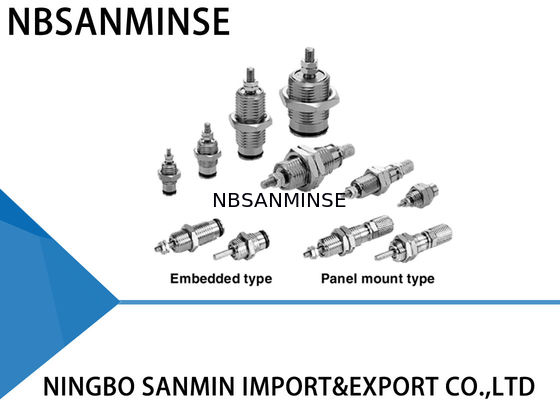

CJP 공압 실린더 단동 스프링 리턴 시리즈 핀 실린더 SMC 유사 실린더
사양
| 작동 | 단동, 스프링 리턴 | |||
| 최대 작동 압력 | 0.7MPa | |||
| 최소 작동 압력 | Φ4 | 0.3MPa | ||
| Φ6 | 0.2MPa | |||
| Φ10, 15 | 0.15MPa | |||
| 내압 시험 압력 | 1MPa | |||
| 주변 및 유체 온도 | -10 ~ 70℃ (동결 없음) | |||
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 불필요 (무급유) | |||
| 피스톤 속도 | 50 ~ 500 mm/s | |||
| 쿠션 | 없음 | |||
| 스트로크 길이 허용 오차 |
+1.0 0 |
|||
| 로드 엔드 스타일 | 나사 있음 / 나사 없음 | |||
| 장착 | 패널 장착형 | 매립형 | ||
|
액세서리 (표준 장비) |
표준 장비 |
장착 너트 (2개) 로드 엔드 너트 (2개) |
장착 너트 (1개) 개스킷 (1개) 로드 엔드 너트 (2개) |
|
| 옵션 | 호스 니플 (Φ4 제외) | - | ||
주문 방법
장착
B: 패널 장착형
S: 매립형
보어 사이즈
4: 4mm
6: 6mm
10: 10mm
15: 15mm
실린더 표준 스트로크 (mm)
Φ 4, Φ 6, Φ 10, Φ 15: 5, 10, 15
로드 엔드 나사
없음: 나사 있음
B: 나사 없음
부품 구성
| 설명 | 재질 | 비고 | |
| 커버 | 황동 | 무전해 니켈 도금 | |
| 피스톤 | 스테인리스 스틸 | ||
| 칼라 | 오일 함침 소결 합금 | Φ4 | 황동 + 무전해 니켈 도금 |
| Φ6, Φ10 | 청동 | ||
| 리턴 스프링 | 강선 | 아연 크로메이트 처리 | |
| 피스톤 씰 | NBR | ||
| 개스킷 | NBR | 특수 제품 (O-링) 매립형만 해당 | |
| 장착 너트 | 황동 | 무전해 니켈 도금 | |
| 로드 엔드 너트 | 강철 | 아연 크로메이트 처리 | |
왜 저희를 선택해야 할까요?
1: 각 제품 및 완전한 시리즈 공압 제품에 대한 다양한 스타일.
2: 빠른 배송을 위한 대량 재고.
3: 경쟁력 있는 가격으로 고품질.
4: 샘플 주문 및 소량 주문 가능
5: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
6: 1년 품질 보증
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는수출 자동화 부품 서비스 (전체 컨테이너), 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브,황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,황동, 알루미늄
재질 가공 등 다양한 종류를 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브/ 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q: 보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사의 차이점은 무엇인가요?
A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원추형이며 내부 및 외부 나사가 조여질수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 밀봉 효과를 높이기 위해 일반적으로 실란트 또는 테이프와 함께 사용됩니다.
G 나사는 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형과 밀봉에 의존하는 원추형 튜브입니다. NPT도 60도의 치형 각도를 가진 원추형 튜브이며, 주로 북미에서 사용됩니다.
윤활 A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경 고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
주요 포인트
고온 환경 대책
극저온 환경 대책
씰불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
| 저온 그리스 (저유점, 저점도) | 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 팽창 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
