제품 상세 정보:
|
| 행동: | 단일 연기, 봄 리턴 | 체액: | 공기 |
|---|---|---|---|
| 증거 압력: | 1.05MPa | 피스톤 속도: | 50 ~ 500 mm / s |
| 쿠션: | 없음 | 설치: | 기초적 스타일 |
| 강조하다: | 실린더를 잠그는 SMC,인도된 압축 공기를 넣은 실린더 |
||

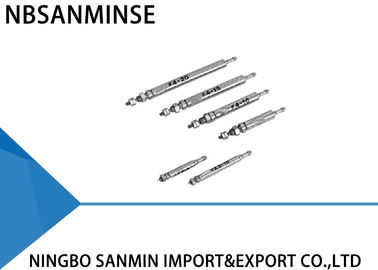

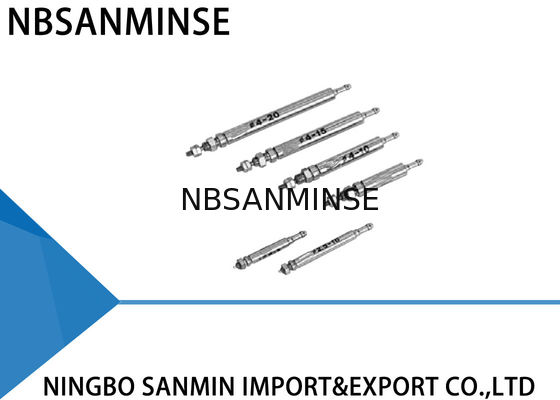

CJ1 에어 실린더 단동 스프링 복귀 불필요 ( 비급유식 ) 핀 공압 실린더
부품 구성 요소
| 설명 | 재질 | 참고 |
| 로드 커버 | 황동 | 무전해 니켈 도금 |
| 실린더 튜브 | 황동 | 무전해 니켈 도금 |
| 피스톤 로드 | 스테인리스 스틸 | |
| 스프링 | 스테인리스 스틸 와이어 | |
| 피스톤 씰 | NBR | |
| 마운팅 너트 | 황동 | 흑색 아연 크로메이트 |
| 로드 엔드 너트 | 강철 | 아연 크로메이트 처리 |
사양
| 작동 방식 | 단동, 스프링 복귀 |
| 유체 | 공기 |
| 내압 | 1.05MPa |
| 최대 작동 압력 | 0.7MPa |
| 최소 작동 압력 | 0.3MPa |
| 주변 및 유체 온도 | -10 ~ 70°C ( 동결 없음 ) |
| 피스톤 속도 | 50 ~ 500 mm/s |
| 쿠션 | 없음 |
| 스트로크 길이 허용 오차 |
+0.5mm 0mm |
| 마운팅 | 기본 스타일 |
| 초저온 이슬점 건조 (냉동 + 흡착식), 열선 | 불필요 ( 비급유식 ) |
모델 / 보어 사이즈 / 표준 스트로크
| 모델 | 보어 사이즈 (mm) | 표준 스트로크 (mm) |
| CJ1B2 | 2.5 | 5, 10 |
| CJ1B4 | 4 |
5, 10, 15, 20 |
적용 튜브
| 튜브 타입 | 재질 | 사이즈 | 모델 번호 | |
| 외경 | 내경 | |||
| 미터 규격 | 폴리우레탄 | 4mm | 2.5mm | TU0425 |
| 연질 나일론 | 4mm | 2.5mm | TS0425 | |
마운팅
주의사항
1. 피스톤 로드 회수 시 하중이 가해질 수 있는 방식으로 사용하지 마십시오.
실린더 내부에 내장된 스프링은 피스톤 로드를 회수하기에 충분한 힘만 제공합니다. 따라서 하중이 가해지면 피스톤 로드가 스트로크 끝까지 회수되지 않을 수 있습니다.
2. 실린더 튜브를 직접 잡고 설치하지 마십시오. 튜브가 변형되어 오작동을 일으킬 수 있습니다.
왜 우리를 선택해야 하는가
1: 각 제품 및 완전한 시리즈 공압 제품에 대한 다양한 스타일.
2: 빠른 배송을 위한 대량 재고.
3: 경쟁력 있는 가격으로 고품질.
4: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
5: 샘플 주문 및 소량 주문 가능.
Q: 무료 샘플을 제공해 주실 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주십시오. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출업체 서비스 및 판매에어 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,에어 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q:어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸,
황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브 / 에어 실린더 / 유압 밸브 / 유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q:
보증이 제공됩니까?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까?
A:
씰 G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원추형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원추형 튜브이며 주로 북미에서 사용됩니다.
Q: 압력 단위 변환 방법: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까? A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:
고온 또는 극저온 환경의 공압 부품에 대해 무엇을 주의해야 합니까?
중점 사항고온 환경 대책 극저온 환경 대책
씰 불소 고무, PTFE
| 저온 니트릴, 실리콘 고무, 폴리우레탄 | 윤활 | 고온 합성 그리스 (저휘발성) |
| 저온 그리스 (저유점, 저점도) | 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저온 이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 확장 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
