제품 상세 정보:
|
| 캠: | 선의 | 무게: | 1.7kg |
|---|---|---|---|
| 온도: | -20~70℃ | 선의: | ± 1.0%fs ± 2.0%fs |
| 지연의 정도: | ±0.75%FS ±1.0%FS | 감광도: | ± 0.3%fs ± 0.5%fs |
| 재료: | 다이 캐스트 알루미늄 | ||
| 강조하다: | 선형 캄 펌프 밸브 위치,±0.5% FS 감수성 Pneumatic Valve Locator,YT 1200 공기 밸브 위치 |
||

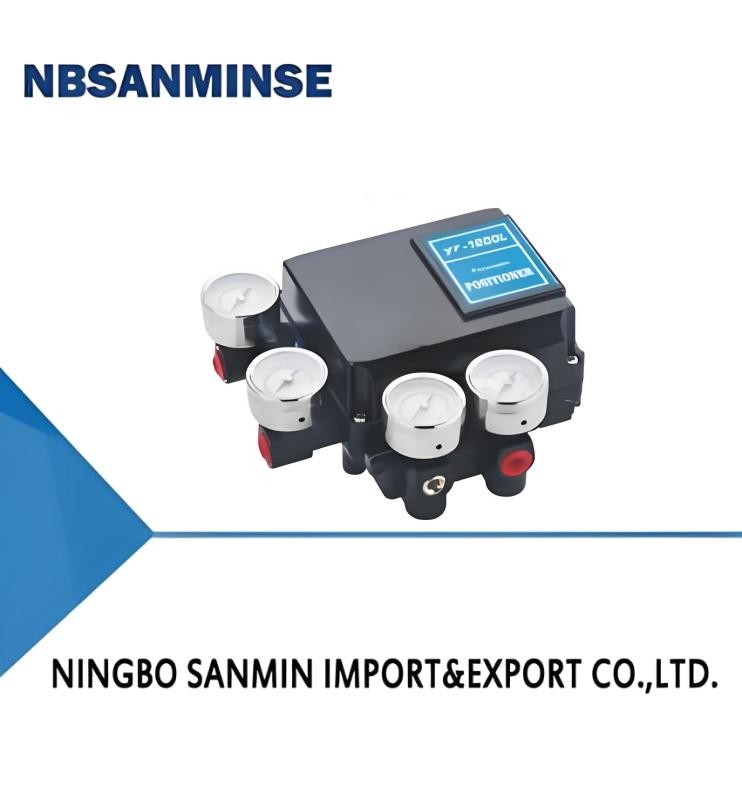

| YT 1200 시리즈 공압 밸브 로케이터 | |
|
|
1. 지진 보강 구조, 큰 진동 및 매우 안정적인 현장 작동. 2. 1백만 회 이상의 피로 시험 및 지진 시험을 거쳐 제품의 안정성을 보장합니다. 3. 반응 속도. 정확한 위치 지정. 4. 간단한 부품 교체를 통해 1/2분 라이드 제어가 가능합니다. 5. 가스 소비량이 적고 에너지 절약 효과가 좋습니다. 6. 정방향 및 역방향 역할 전환이 매우 간단합니다. |
| 먼저, 제품 개요 공압 밸브 포지셔너 YT 1200 시리즈 제품은 제어 시스템에서 3~15 psi의 공기 압력 신호를 수신하여 신호 압력에 따라 밸브 개방 장치를 정밀하게 조정합니다. |
|
| 모델 | YT1200L | YT1200R | ||||||||
| 프로젝트 | 직선 스트로크 | 각도 스트로크 | ||||||||
| 단동 | 복동 | 단동 | 복동 | |||||||
| 입력 신호 | 0.2~1.0kgf/cm2 (3 ~ 15 psi), (공정 및 제어에도 적용 가능) | |||||||||
| 스트로크 |
표준형: 20~70mm 타입 선택: 70~150mm |
0~90° | ||||||||
| 공급 공기 인터페이스 크기 |
표준형: PT 1 / 4 (압력계 PT / 1 / 8) 선택: NPT 1 / 4 (압력계 NPT / 1 / 8) |
|||||||||
|
압력계 (출력 압력) |
표준: 0~2.0kgf/cm² 0~4.0kgf/cm² 0~10kgf/cm² |
표준: 0~2.0kgf/cm² 0~4.0kgf/cm² 0~10kgf/cm² |
||||||||
| 공급압력 | 1.4~7.0kgf/cm2(20~100psi) | |||||||||
| 보호 등급 | IP66 | |||||||||
| 캠 | 선형 | |||||||||
| 환경 온도 | -20~70℃ | |||||||||
| 선형 | ±1.0%FS | ±2.0%FS | ||||||||
| 히스테리시스 | ±0.75%FS | ±1.0%FS | ||||||||
| 감도 | ±0.3%FS | ±0.5%FS | ||||||||
| 반복성 | ±0.3%FS | ±0.5%FS | ||||||||
| 공기 소비량 | 3.0LPM(Sup=1.4kgf/cm2),11LPM(Sup=4.0kgf/cm2) | |||||||||
| 유량 | 80LPM(Sup=1.4kgf/cm2),200LPM(Sup=4.0kgf/cm2) | |||||||||
| 재질 | 다이캐스트 알루미늄 | |||||||||
| 무게 | 1.7kg | |||||||||
| 모델 | 액션 타입 | 작동 방식 | 피드백 폴(YT-1200L) | 피드백 폴(YT-1200R) | 공기 공급인터페이스 | 환경 온도 | ||||
| YT1200 | L 선형 패턴 | S 단동 | 1 40mm(추종) | 1 M6X40L | 1 PT | S -20℃~70℃ | ||||
| R 각도 스트로크 | D 복동 | 2 40~70mm | 2 M6X63L | 2 NPT | H -20℃~120℃ | |||||
| 3 70~100mm | 3 M8X40L | L -40℃~70℃ | ||||||||
| 4 100~130mm | 4 M8X63L | |||||||||
| 5 130~150mm | 5 NAMUR 표준 | |||||||||
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는수출 자동화 부품 전체 컨테이너 서비스 및 판매공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력계등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압 밸브/솔레노이드 밸브/전동 밸브/수도 밸브/공압 밸브/공기 실린더/유압 밸브/유압 축압기 제품 등.Q: 로고와 브랜드로 제품을 만들 수 있나요? A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.Q: 커넥터가 영국식 또는 미터법 시스템인가요? PT, NPT, G 나사산의 차이점은 무엇인가요?A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원추형이며 내부 및 외부 나사산이 조일수록 더 단단해집니다. 나사산의 변형을 통해 밀봉이 이루어지며, 밀봉 효과를 높이기 위해 일반적으로 실란트나 테이프를 함께 사용합니다.G 나사산은 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형과 밀봉에 의존하는 원추형 튜브입니다. NPT도 60도의 치형 각도를 가진 원추형 튜브이며, 주로 북미에서 사용됩니다.Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
냉각 강화, 효율적인 수분 제거 Q:
고온 또는 극저온 환경에서 공압 부품에 주의해야 할 사항은 무엇인가요?
주요 고려 사항
고온 환경 대책 극저온 환경 대책
씰
불소고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스 (저휘발성)저온 그리스 (저유점, 저점도) 공기 공급 처리
냉각 강화, 효율적인 수분 제거 초저이슬점 건조 (냉동 + 흡착식), 열선
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 |
