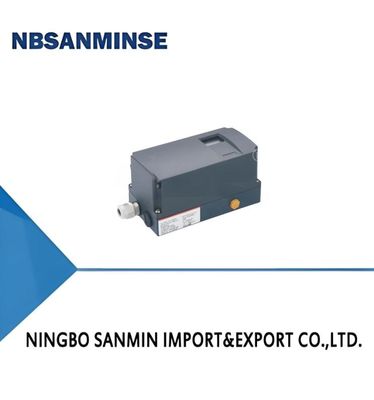

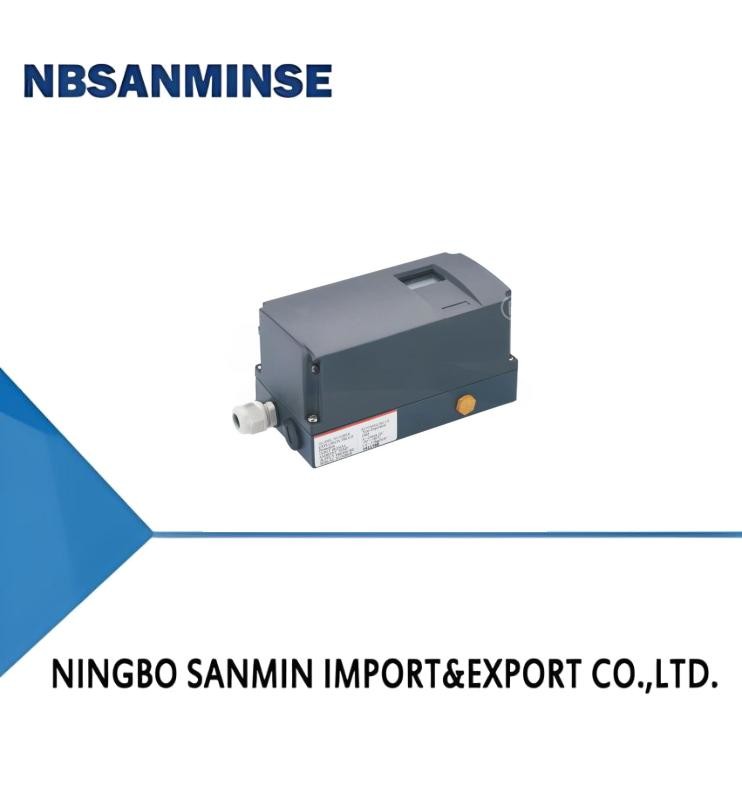

CN5000 지능형 전기 밸브 위치

1, 이 로케이터는 내부 완전한 디지털 제어, 높은 신뢰성, 좋은 안정성, 작은 부피, 가벼운 무게 등

2. 편리한 dubugging. 어떤 도구 없이, 단지 몇 개의 버튼에 위치 인터페이스를 누르면 디버깅을 완료 할 수 있습니다.

3기능은 설정 및 설정이 간단합니다. 반응 방식, 밸브 오픈 / 클로즈 유형, 출력 특성, 직선 트립 또는 스트로크 각도뿐만 아니라 직접 설정.

첫째, 제품 개요

CN5000 지능형 전기 밸브 포지셔너, 완전히 디지털 작동 및 작동을 사용, 정면 이동 또는 공기 주행기의 각도에 적합합니다.사용과 함께 단일 작용 및 이중 작용 방법. 로케이터는 두 개의 와이어 시스템 기기, PlD 조절 기능을 제공하지만, 고 지능형 제어 장치의 조절기 및 위치기.로케이터 4 ~ 20mA 제어 입력 신호에 의해, PLD 제어 + 24 VDC 전원 공급 출력 시리즈 회로 송신기와 동시에,그것은 전체 컨트롤러 출력 전류 신호 외에도 드라이브 조절기의 주요 기능으로 변환됩니다., 밸브 스탬프 마찰에 따라 작동합니다.불균형 힘에 의해 발생하는 중압의 변화에 의해 교차하여 조절기 출력 제어 신호에 대응하는 밸브 열기에 올바른 위치를 달성하기 위해HART 통신 프로토콜을 지원합니다.

* 위의 매개 변수는 대기 온도 20 'C pabs 760mmHg, 상대 습도 65% RH를 기준으로합니다.

셋째, 설치 지침

1주 셰프트와 로케이터 연결은 기압 액추에터와 연결됩니다. 출력 파이프 연결은 누출 현상이 허용되지 않습니다.

2. "+"와 "_"키 조합을 누르면 열 반에 밸브를 작동, 50% 여부를 표시 값을 관찰하지 않으면, 이 범위 내에서 gearset을 돌리십시오;"_" 키 조합으로 "+"를 누르십시오, 드라이브 밸브 관찰 스크린 밸브 위치 값은 다음 변화의 범위 내에 있습니다; A, 직선 트립 (20~80%). B, 스트로크 각 (5%~95%).

3. 동시에 함수 키를 잡고 "+" 키는 5 초 이상 이상, 자동 초기화를 시작 합니다.

4. FlNSH에 따라 초기화 성공 후, 버튼 기능 모델은 출구에 5 초 이상입니다.

5. 함수 키를 5 초 이상 유지 메뉴에 입력 클릭 "+3key 변경 값, 그리고 클릭"-"키 복구 값. 저장 및 할 수 있는 5 초 이상 모드 키를 누르십시오.

0 표준

기능

N 일반형

0Quarterturen 설치 부착

(구매자 맞춤형 크기)
