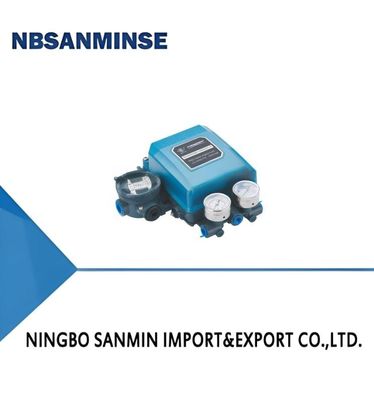

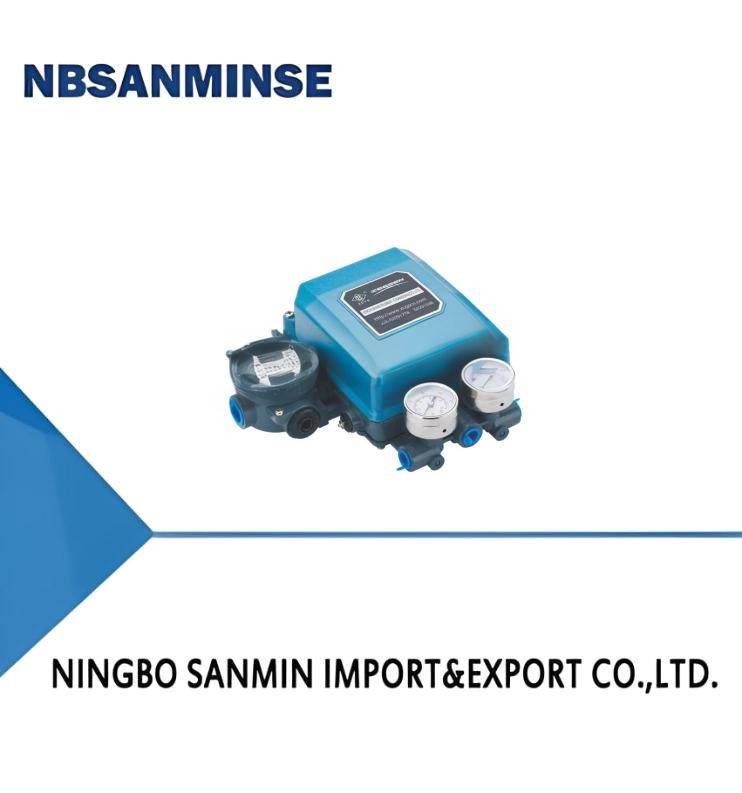

EP6000 시리즈 전기 및 가스 밸브 로케이터

1작은 용량 및 큰 용량 액추에이터에 적합합니다.
2, 증폭기, 가스 소비는 작고 큰 용량입니다.
3- 아웃 아웃 특성을 선택할 수 있습니다.
4, 필요 반응 제어, 긍정적 인 액션 유형의 증폭기는 단일 작용 액추에터입니다
반응형 증폭기로 쉽게 변환할 수 있습니다.
5, 압력 폭발 방지 유형은 현장에서 조정할 수 있습니다.
6, 본질적으로 안전 건물의 구조의 광범위한 범위를 가지고 있습니다.

4~20mA DC

프로세스 컨트롤을 수행 할 수 있습니다

조정 범위: 4-12,12-20mA DC

증폭기

단일 동작 타입 액추어터와 이중 동작 타입 액추어터 조합, 단일 동작은 액션 타입입니다

증폭기는 반응형 증폭기로 변환하기가 쉽습니다 (입기 신호가 증가하면 출력 압력이 감소합니다).

공기 소비

출력 50% 공기 압력 가스 소비: 단일 작용형: 공기 공급 140KPa에서 5Nl/min

이중 작용형: 15Nl/minat 400KPa 공기 공급.

가장 큰 처리 용량

성능

단행성 액추에이터

선형성 (linearity) +1.0%

히스테레시스 전체 도중 0.5%

반응은 전체 도중 0.1%입니다

반복 정확성 전체 도중 0.2%

공기 압력 변화의 오류.f......... 0.1% / 10 K Pa

듀얼 액션 액추어터

선형성 전체 도중의 1.5%

히스테레시스 전체 도중 0.8%

반응은 0.2%입니다.

반복 정확성00.3% 전체 스트로크

공기 압력 변화 오류.........00.4%6/10KPa

위의 것은 밸브가 없는 액추에이터에 있는 포지셔너의 성능을 나타냅니다.

S구조 형태

외부 방수형 (안전형) e Ex eIT6 Gb, IP65 압력 저항성 폭발형 (폭발형) d Ex dIBT6 Gb

내부적으로 안전 (safe) i Ex iaICT6 Gb

전기 인터페이스

EP6

1 방화 방지

dIIBT6 G

상관관계 있는 AS

일치하는 조합

공기 필터링 압력 절감 밸브

2 증강 안전 유형

e Ex d IT6 Gb, IP65

2 분기 회전

가동기:

표준
