제품 상세 정보:
|
| 힘: | DC24V, AC220V | 공칭 직경: | 6mm |
|---|---|---|---|
| 압력: | 20MPA, 31.5MPA | 체액: | 미네랄 오일, 유화유, 고수 - 기반 액체 |
| 온도: | -15C -65C | 유형: | 일반 개방 / 정상 닫기 |
| 강조하다: | 유압 규칙 벨브,전자 유압 통제 벨브 |
||

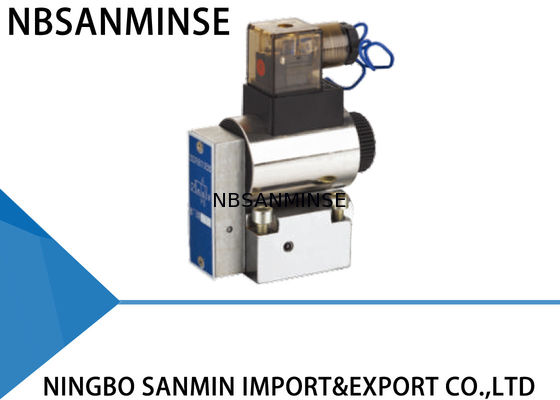

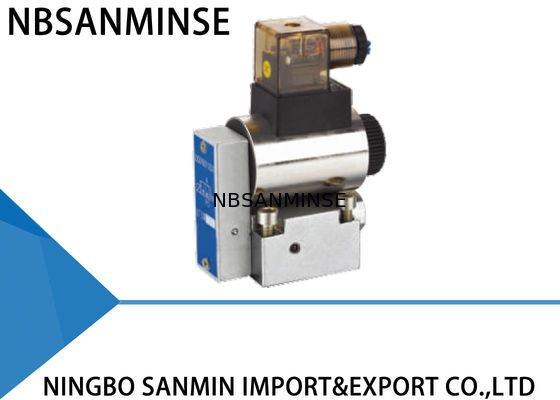

DC 24볼트 볼 유압 솔레노이드 밸브 상시 개방/폐쇄 23QDF 24QDF
소개
1. 23QDF6 및 24QDF6 솔레노이드 볼 밸브는 2방향 카트리지 밸브 어셈블리에서 광물질을 작동 매체로 사용하여 누설의 파일럿 제어를 실현하는 데 사용됩니다. 압력 강하 및 유량 제어의 요구를 충족하는 동시에 다른 액추에이터의 방향을 제어하는 데에도 사용될 수 있습니다.
2. W23QDF6 및 W24QDF6 볼 타입 솔레노이드 리버싱 밸브는 부식 방지 재료와 특수 공정으로 제조되어 에멀젼 액체, 고수분 기반 유압유와 같은 비광물유 매체와 함께 작동하는 데 적합하며 공압 제어 장치에서도 작동하는 데 적합합니다.
모델 지정
1. 상온 -20 ~ +40°C, 상대 습도 ≤ 95% 및 풍화 또는 폭발성 가스 노출이 없는 환경에서 사용합니다.
2. 솔레노이드 코일은 장기간 작동용입니다.
3. 솔레노이드 밸브의 정격 리버싱 속도는 60%의 전력 연속률에서 120회/분입니다.
4. 솔레노이드의 작동 전압 변동 범위는 정격 작동 전압의 +60% ~ -15%입니다.
5. 주어진 조건에서 2 × 104회 동안 안정적인 리버싱.
1) 정격 작동 압력 하중 하에서;
2) 정격 작동 전압 하에서 작동 시;
3) 60%의 전력 연속률 및 밸브의 리버싱 속도가 120회/분일 때;
4) 40°C의 상온 하에서
주요 기술 데이터
| 공칭 직경 | 6mm |
| 정격 작동 압력 | 200, 315 × 105Pa |
| 적용 가능한 작동 매체 | 광물유, 에멀젼유, 고수분 기반 액체 |
| 유압유의 점도 및 미세도 | 점도 10 ~ 350, 필터 미세도 < 25u |
| 정격 작동 전압 | 24V. DC |
| 무게 | ~ 1.2 kg |
주문 시 구매자는 설명, 모델, 플러그 메커니즘, 정격 작동 압력 및 주문 수량을 명시해야 합니다. 밸브가 비광물유 매체(예: 에멀젼 액체 및 고수분 기반 액체)와 함께 작동해야 하는 경우 모델 지정 앞에 "W"를 추가해야 합니다.
Q: 무료 샘플을 제공해 주시겠습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주십시오 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출업체 서비스 및 판매공압 실린더, 공기 공급 장치, 솔레노이드 밸브,공압 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등.
Q:어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공을 많이 할 수 있습니다.
고압 밸브/솔레노이드 밸브/전동 밸브/수도 밸브/공압 밸브/공압 실린더/유압 밸브/유압 축압기 제품 등.Q: 로고와 브랜드로 제품을 만들 수 있습니까? A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증입니다.Q: 커넥터는 영국식 또는 미터식 시스템입니까? PT, NPT 및 G 나사 간의 차이점은 무엇입니까?A:G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사가 조여질수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프와 함께 사용하여 밀봉 효과를 향상시킵니다.G 나사는 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브로, 주로 북미에서 사용됩니다.Q: 압력 단위 변환 방법: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 Hz, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
냉각 강화, 효율적인 수분 제거 Q:
고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까?
초점
고온 환경 대책 극저온 환경 대책
씰
불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스(저휘발성)저온 그리스(저유점, 저점도) 공기 공급 처리
냉각 강화, 효율적인 수분 제거 초저 이슬점 건조(냉동 + 흡착식), 열선
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 열원으로부터 멀리 떨어진 곳에 설치, 단열판 추가 |
| 눈과 바람에 노출되는 것을 피하고 보온재로 감싸십시오 | ||
