제품 상세 정보:
|
| 공칭 압력: | 1.0 (MPA) | 유형: | 입구 밸브 |
|---|---|---|---|
| 온도: | ＜ 450 ℃ | 최대 테스트 압력: | 1.5 (MPA) |
| DN1XDN2: | 200x350, 200x530, 250x350, 250x400, 300x450 | 밸브 본체: | 주철 |
| 강조하다: | 전자기 맥박 벨브,맥박 공기판 |
||

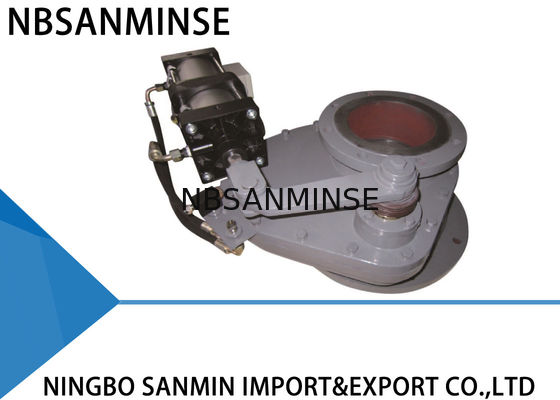

SMDF-DNB-J 이중 디스크 게이트 밸브 소형 시동 하중 (석탄재 이송 시스템용)
생산 정보
회전 디스크 밸브는 세라믹 또는 경금속 마찰 쌍 구조를 채택하여 내마모성과 밀봉성이 우수합니다. 독특한 구조로 인해 시동 하중이 적습니다. 또한 같은 이유로 밸브 본체에 석탄재가 거의 쌓이지 않습니다. 이러한 모든 특징으로 인해 회전 디스크 밸브는 내구성이 뛰어납니다.
작동 원리
응용 분야
회전 디스크 밸브는 화력 발전소의 석탄재 이송 시스템에 사용될 수 있습니다. 또한 광산, 시멘트 공장, 석회 공장, 야금 공장, 화학 공장 및 부식성 또는 마모성 석탄재를 이송해야 하는 기타 분야에도 적용될 수 있습니다.
기술 매개변수
. 최대 작동 압력: 1.0 MPA
. 최대 시험 압력: 1.5 MPA
. 작동 온도: ≤ 200°C
. 누설 시험 압력: 1.1 MPA
설치
1. 설치 전에 이 설명서를 주의 깊게 읽고 공압 액추에이터의 상태를 확인하십시오.
2. 플랜지의 치수, 최대 작동 압력 및 내부 공칭 직경이 요구 사항을 충족하는지 확인하십시오.
3. 볼트와 너트를 조정하지 마십시오. 두 파이프라인의 중심과 밸브 중심이 동축인지 확인하십시오. 플랜지 표면은 매끄럽고 수평을 유지해야 하며 상대적으로 큰 경사가 없어야 밸브를 단단히 고정하고 잘 작동할 수 있습니다. 또한 볼트는 대칭적으로 조여야 합니다.
4. 설치 후 공압 액추에이터의 두 공기 흡입구에 공기를 주입하고 밸브 플레이트가 제대로 작동하는지 확인하십시오.
5. 제어 스위치가 설치된 경우 해당 매개변수가 외부 전원 공급 장치를 충족하고 완전히 열리거나 닫힌 상태에서 제대로 작동하는지 확인하십시오.
문제 해결 방법
| 문제 | 원인 | 문제 해결 방법 |
| 누설 | 이물질 | 이물질 제거 |
| 씰 와셔 무효 | 씰 와셔 교체 | |
| 밸브 코어 마모 | 밸브 코어 교체 | |
| 밸브 열림 또는 닫힘 불가 | 회전 부품 유연 또는 무효 | 해당 부품 조정 또는 교체 |
| 압력 부족 또는 누설 | 공급 공기 라인 점검 및 수리 | |
| 공압 부품 노후화 또는 무효 | 해당 공압 부품 교체 |
설치 치수 및 개요
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| NO. | 항목 | 재질 | NO. | 항목 | 재질 |
| 1 | 상부 밸브 본체 | 구상흑연주철 | 5 | 하부 밸브 본체 | 구상흑연주철 |
| 2 | 씰 링 | 세라믹 또는 합금 | 6 | 회전 샤프트 | 45# 강 |
| 3 | 밸브 플레이트 | 세라믹 또는 합금 | 7 | 회전 암 | 구상흑연주철 |
| 4 | 스윙 암 | 구상흑연주철 | 8 | 공압 액추에이터 | 알루미늄 |
Q: 무료 샘플을 제공해 주실 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주십시오. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출업체 서비스이며,에어 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,에어 밸브,모터라이즈 밸브,황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q:어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸,
황동, 알루미늄재질 가공을 많이 할 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브 /에어 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체였으며 전문적으로 제작합니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?
A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q:
보증이 제공됩니까?
A: 네, 일반적으로 제품은 1년 품질 보증입니다.
고온 환경 대책 A:
G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산은 조일 때 점점 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 밀봉 효과를 향상시키기 위해 일반적으로 실란트 또는 테이프가 함께 사용됩니다.
G 나사산은 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 60도의 치형 각도를 가진 원뿔형 튜브이며 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇입니까? A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 Hz, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까? 주요 고려 사항
고온 환경 대책 극저온 환경 대책
| 씰 | 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) |
| 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 | 초저이슬점 건조 (냉동 + 흡착식), 열선 추적 |
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응결 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 피하기, 보온재로 감싸기 |
